一文看懂家庭光伏电站设计安装

2018-03-21 10:46:59 大云网  点击量: 评论 (0)
时下,家庭光伏作为高收益、几乎零风险的投资方式,为广大居民所接受,很多人想建,但是却对家庭光伏如何建设感到很迷茫,下面小编就详细解

时下,家庭光伏作为高收益、几乎零风险的投资方式,为广大居民所接受,很多人想建,但是却对家庭光伏如何建设感到很迷茫,下面小编就详细解剖家庭光伏电站的设计建设过程。

1,确定安装容量

确定光伏电站的安装位置,电站不能有建筑、树木遮挡形成阴影;根据可用面积估算电站容量,每平方米可安装组件容量为100W左右。以一个可用面积为50m2的屋顶为例,可建设一个5kW的电站。

根据接入家庭的电网形式确定是采用单相还是三相并网

2,选择并网模式

自发自用余电上网:即光伏发的电供自家使用,用不完的卖给电网。 这种模式适合白天用电量较大的家庭,自用比例越高,成本回收周期越短

收益=度电补贴+卖电收益+节省电费

全额上网:即光伏发的电全部卖给电网,自己一度都不用,这种情况下以当地光伏发电标杆上网电价收购电站所发的全部电量。

收益=度电补贴+卖电收益

全额上网并网模式适合白天用电量较少的家庭,并网简单,享受全额上网电价。

3,选择靠谱光伏电站系统品牌

选择靠谱的光伏电站系统品牌,组件、逆变器、配电箱、线缆、支架等的质量都不用担心,而且,售后有保证。

4,组件排布

组件朝向:理想的安装方位角是正南

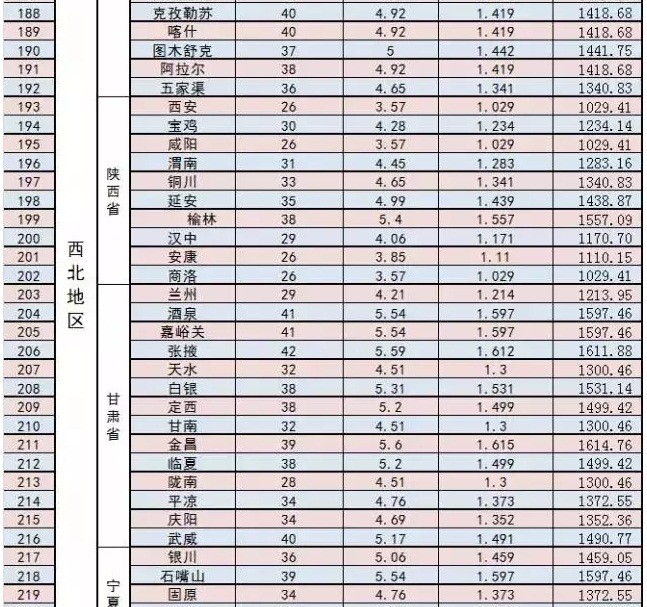

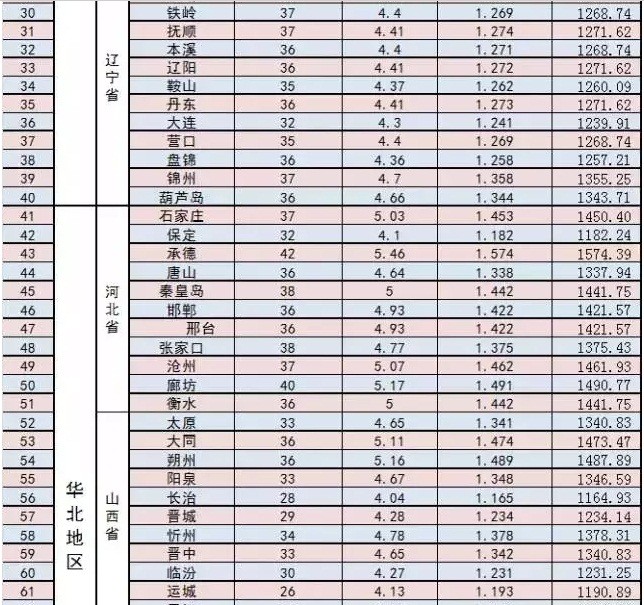

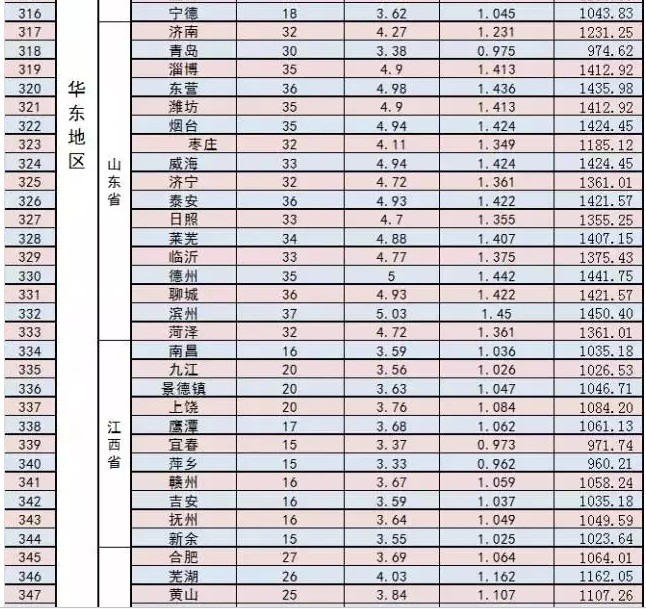

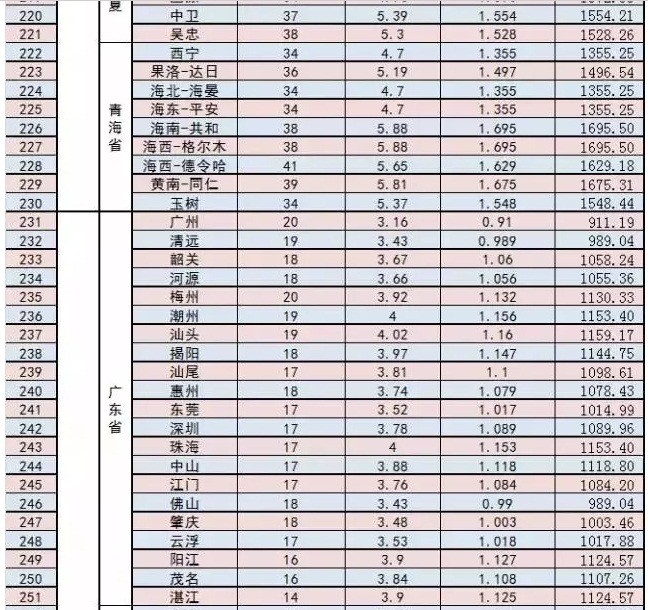

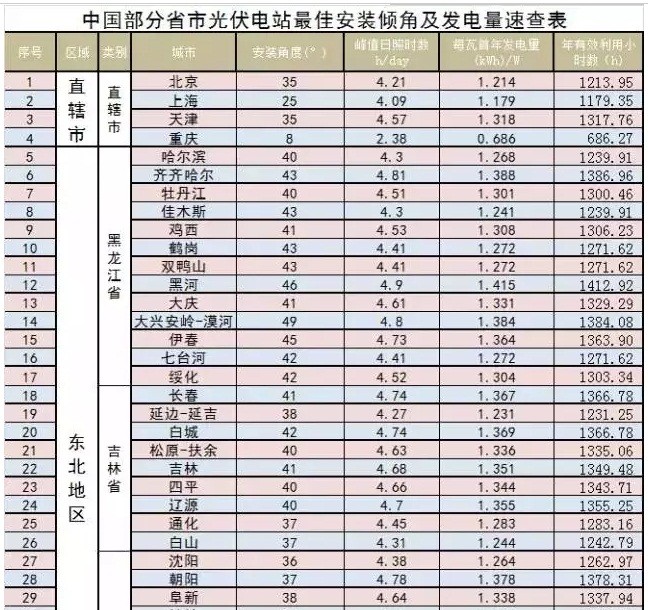

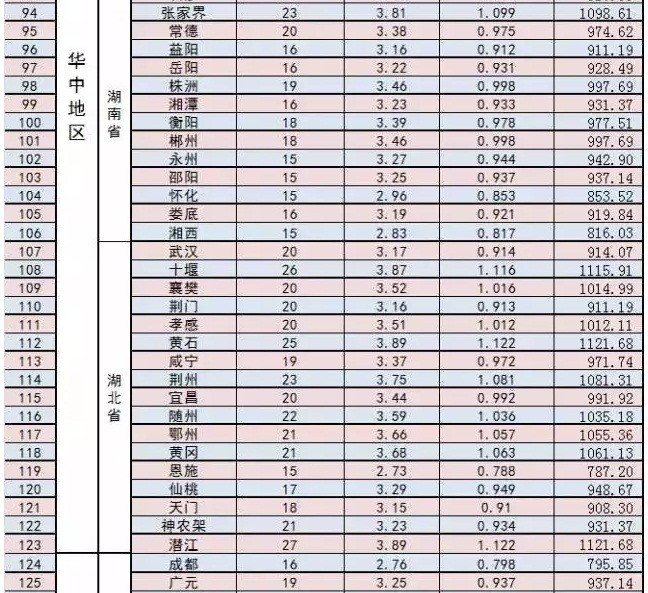

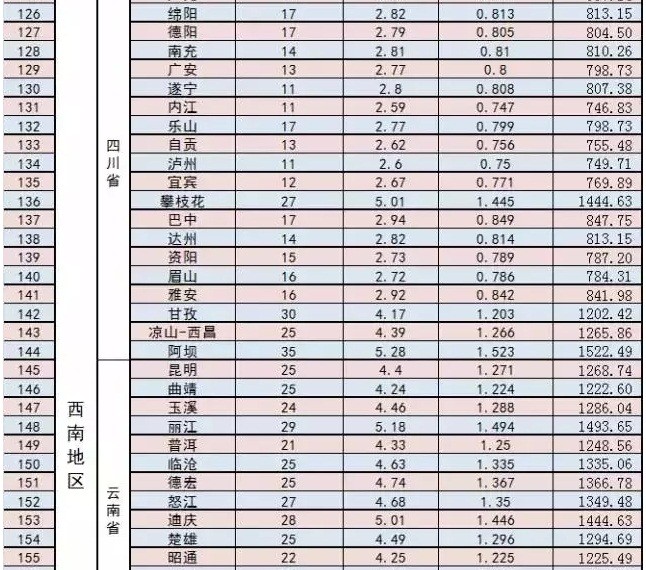

组件倾角:系统最佳倾角近似于当地纬度角,或者根据屋顶结构,组件平行于屋顶坡度铺设,使用角度测量仪可测量倾角。

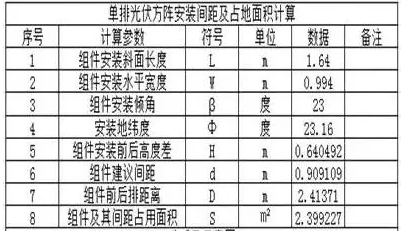

组件前后排间距:间距应能保证冬至日早上9点至下午3点太阳能电池方阵不被遮挡。通过使用EXCEL表公式计算,选择纬度、组件宽度、长度、倾角即可计算出合适间距。以广州地区(北纬23°)为例:

5,支架搭建

1)支架的搭建除了要保证组件的最佳倾角和朝向,应尽可能在屋顶上留有足够间距。

2)支架材质使用不锈钢或者热镀锌钢材,以起到防腐的目的。

3)支架应保证组件底部高于底面不小于15CM,以避免组件浸水和雨水溅落组件表面。

6,逆变器安装环境

1)尽量避免安装在阳光直射区域

2)尽量避免安装在易受雨淋的位置

3)安装位置需通风散热较好

7,接地保护

接地的重要性:电气接地可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁,和保护人体触碰带电金属部件时不会遭受电击伤害。

电气接地系统包括:组件边框接地、逆变器接地、配电柜接地。

组件接地: 组件的铝合金边框与支架进行连接,再通过引下线完成可靠接地。

逆变器接地:交流接线端子的PE端和机箱外壳的PE接地。

配电柜接地:使用接地线连至接地排上或者就近框架接地。

8,防雷接地

光伏电站安装在建筑的顶部,容易遭受雷击,雷击产生的浪涌电流会损坏逆变器等系统设备,所以电站需要防雷接地,将浪涌电流导引至地下起到保护系统的作用。
