基于GIS的输电线路可视化系统可实现输电线路及周围变电站的可视化管理,有效地提高输电线路杆塔运行的巡视效果,实现输电线路的监控工作。运行维护人员就可随时随地获悉电缆周边情况,快速定位和掌握电缆的转弯处和故障点等复杂情况,提高抢修速度,为电缆的故障抢修带来保障。

基于GIS的输电线路可视化系统可实现输电线路及周围变电站的可视化管理,有效地提高输电线路杆塔运行的巡视效果,实现输电线路的监控工作。运行维护人员就可随时随地获悉电缆周边情况,快速定位和掌握电缆的转弯处和故障点等复杂情况,提高抢修速度,为电缆的故障抢修带来有力的技术保障。

输电是国家电力产业的重要组成部分,同时也为人们正常的生活提供了保障,而电力线路巡检是为了经常掌握线路的运行状况,及时发现设备缺陷和威胁线路安全运行的异常情况,并为线路检修提供依据。然而输电线路是一个跨越地域非常广的电力设施,常年暴露在野外的自然环境下,容易出现故障。要想更方便、更快捷、更准确地去巡检线路,需要提供各项更高的基础建设技术和更好的基础建设设备。随着高电压、大功率、长距离输电线路的出现,以及输电线路越来越远离城市和主要交通道路等地理环境因素的限制,国内现有的主要以人工地面巡检为主的方式已经无法满足部分的巡检要求;目前,国内外采用的巡检方式有:直接标记法、信息钮、信息螺栓、条形识别、直升飞机巡检法、机器人巡检法等。从以上这些巡检方式分析,可以得出相应的巡检技术的特点:有些技术虽然成本低,但工作效率也相应的低,管理起来也不方便;有些技术建立在专有平台上,其各项成本高,也不利于推广;有些技术人为因素过多而影响了巡检的评估效果。

曲靖供电局输电线路可视化系统的建设情况

曲靖供电局基于历年输电线路运维案例,结合管理及工作需要,以杆塔编号为基本单位,通过杆塔的经纬度,建立曲靖供电局的输电线路。于2016年7月开始进行输电线路可视化系统的搭建、开发和实施工作,并于2017年10月投入运行。系统投入运行后以电子卫星地图为载体,建立了35kV、110kV、220kV、500kV输电线路台账,将杆塔及线路信息在电子卫星地图上形成可视化的线路图。通过线路路径图掌握线路分布、杆塔分布、地理位置、海拔等信息,直观展现输电线路的整体路径情况,让线路巡视、维护及故障巡视变得简单、高效。同时通过移动APP运用,可便捷的开展线路运行维护管理工作,做到信息及时传递,扩充信息传递渠道,助力输电线路运行维护工作的有效开展。

曲靖供电局正在为输电线路检修工作贡献一己之力

曲靖供电局管辖的输电线路范围跨越海拔差异大、线路里程长、覆盖范围广,跨越地形复杂,另外,随着电网规模的不断扩大,输电线路的更广泛的分布于山高谷深、地形复杂、环境恶劣的山区。线路杆塔所处的地理位置、杆塔周围的地形地貌、线路的巡视路径等地理信息全凭运行维护人员脑力记忆,随着时间的推移,这些杆塔的地理信息会模糊不清甚至遗忘,使得巡视和检修人员常走错路径、找错杆塔,严重影响工作效率。现阶段曲靖供电局缺乏有效的输电线路运维系统对输电线路进行及时、准确的展示、分析和定位,输电线路运维文件难以有效贯穿支撑生产过程,为此曲靖供电局在研究现有的输电线路巡检的基础上,提出一种基于GIS和GPS的智能电网输电巡检系统方案并且用到了实际的工作环境中去。

点、线、面展现输电线路移动可视化管理

曲靖供电局输电线路检修步入移动时代

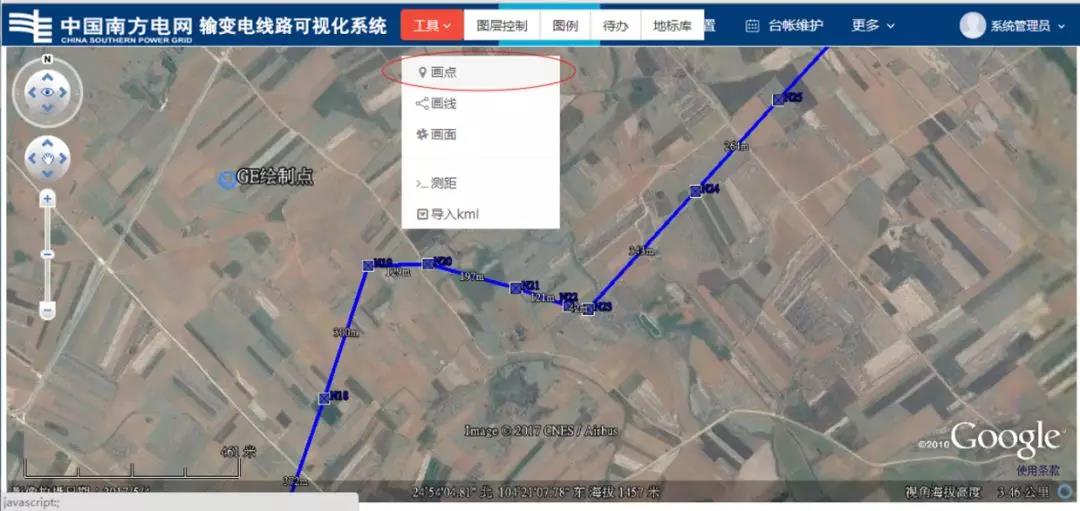

GIS平台主要是以Google Earth为基础进行曲靖供电局输电线路的展示,同时可通过工具、图层控制、待办、地标库等进行输电线路的相关操作,如画点、画线、测距、审核线路、查看地标库等。通过建立便捷的资产数据采集管理通道,基于电子卫星地图,建立杆塔线路设备资产信息库、通用数据管理接口,准确的预测判断影响设备运行状态的直观因素。再通过这些监测点的等值盐密数据,绘制整个输电线路区域可视化的线路图。检修人员可通过线路路径图掌握线路分布、杆塔分布、地理位置、海拔等信息,直观的展现输电线路的整体情况,让线路巡视、维护及故障巡视变得简单、高效。用先进的GIS技术,将结果反映在地理层面上,从而将整个输电“面”分为一个个状态区域的“线”或“点”克服输电线路“面”检修的困难,实现局所辖输电走廊资产的动态可视化管理功能。

成熟的移动运用及电子地图技术,造就输电线路的移动精益化管理

曲靖供电局以“输电线路在线监测与状态检修”为初衷,搭建了输电线路状态检修的移动化信息管理平台,实现了对输电线路、变电站杆塔,以及地标库的可视化管理。同时将地理信息系统(Geographic Information System, GIS)融入到了输电线路状态检修系统中, 用成熟的移动运用及电子地图技术,通过可视化的地图标识及扩展运用,实现了监测杆塔优化选址、输电线路台账无纸化查询、摒除办公现场的地点限制,可便捷的开展线路运维管理工作,做到信息及时传递,扩充信息沟通传递渠道,助力运维工作的有效开展,实现输电线路的移动精益化管理提升。

通过移动APP运用,提高输电线路检修的自动化、信息化水平

由于定期检修存在着大量失修、误修、过度检修的情况,曲靖供电局基于我国现行定期检修制度和试点状态检修运行的经验,在我国在线检测技术设备、状态评估分析、带电作业技术等都均不成熟的前提,提出了以人工监测技术补充在线监测系统,设计基于GIS的输电线路状态检修模式。基于GIS的输电线路状态检修模式是建立在部分人工巡视体系下的状态检修。即对于难以实现自动监测或者自动监测可靠性不强的状态量采用人工监测。人工监测以巡线员在手持GPS机的输入数据作为电力设备状态量,通过GPRS传输现场设备的信息到系统。以杆塔编号为基本单位,以运行杆塔位明细表为基础数据,建立各杆塔基本资料库,要求将杆塔位明细中各项基本资料如实准确建入,并提交杆塔的准确经纬度。以电子卫星地图为载体,将杆塔及线路信息在电子卫星地图上形成可视化的线路图。可通过线路路径图掌握线路分布、杆塔分布、地理位置、海拔等信息。直观展现输电线路的整体路径情况,让线路巡视、维护及故障巡视变得简单、高效。利用移动互联网技术,将离线电子卫星地图下载至移动终端,可在现场实施查询线路图,及时掌握线路、杆塔及地理信息,实现准确、高效的进行的抢修工作。并能够通过可视化界面安排巡检计划,及时推送到移动终端。利用成熟的移动运用及电子地图技术。最后基于离线辅助在线的状态检修模式对定期检修、检修队伍、专家系统进行了未来的发展趋势分析。通过输电线路可视化可视化系统,随时随地查询输电线路及杆塔基本地理信息和数据资料。同时可以通过地理环境数据为输电线路维护、故障诊断和定位提供了便利,从而提高工作效率。

有了它,输电线路检修工作从此步入移动时代

南方电网公司信息规划为总指导原则,以曲靖供电局当前实际情况为出发点,与输电线路运维监控情况相结合,进行输电线路可视化运维移动监控研究与应用,并提供技术服务支持。以服务管理、流程管理为核心,为曲靖供电局输电所提供高效的输电线路运维保障。研究以地形地物数据为基础,实现输电线路移动终端实时监控、路径通道内的特殊区域管理、决策信息、地图向导等,结合气象数据提高输电线路建设和维护的自动化、信息化水平。输电线路可视化系统以GIS技术为基础平台,实现了输电线路及其设备的浏览、管理、编辑、查询、图标显示等功能。该系统能够综合存储和管理各种输电线路的信息,为输电线路的规划、施工、运维、管理提供地理位置数据和其他专业数据,从而实现输电线路的科学信息化移动化管理,并提供辅助决策。提高输电网的劳动生产力,降低线路运维成本,对于整个电力系统的智能化经济运行具有重要意义。
