输电导线上缠绕铝包带的装置及使用方法研究与应用

输电导线上缠绕铝包带的装置及使用方法研究与应用

国网陕西省电力公司成阳供电公司 周军 董思恩 郑薇 窦娟 何伟儒 李倩

摘要：本文介绍了一种简洁可靠、操作方便、可便于安装缠绕铝包带，现场应用表明，该装置操作灵活、操作固定范围一致性高、工作效率高，具有较高的推广应用价值。

关键词：输电导线;铝包带;缠绕装置;紧固器

1前言

高压输电线路是电力电网主要枢纽连接口线路，各条线路中的导线端头和接口 处以及导线上悬挂的线夹、防震锤等备件的内层紧固点都需要缠绕铝包带作业防止输电导线的划伤和防止导线其他隐患出现。

目前，铝包带缠绕是现场工作人员使用手工完成且没有折边，使其铝包带长时间因氧化或热胀冷缩产生变化，松动或者接触不良，导致接点部位发热而引发事故;而且工作人员手工缠绕铝包带降低了工作效率，变相增加了隐性成本。

2输电导线上缠绕铝包带的装置

2.1装置的研制思路

该装置提供一种用于输电导线上缠绕铝包带的装置及使用方法，能够使铝包带缠绕无重叠，牢固可靠、无间隙，从而避免导线表面出现氧化层造成接触不良等问题的出现;也能够提高工作人员缠绕铝包带的工作效率，降低企业的成本。

2.2装置的技术方案

输电寻线上缠绕铝包带的装置工作原理如下。

将第一手柄螺接在四方形柱体上的螺孔内，然后通过第一手柄将四方形柱体旋转900，四方形柱体上的长方形通孔对应带轮槽;然后铝包带穿过长方形通孔的一端放置在带轮槽内的平台上，让螺栓穿透铝包带，再与平台上的螺孔螺接，固定铝包带的一端，最后将铝包带缠绕在带轮槽内。

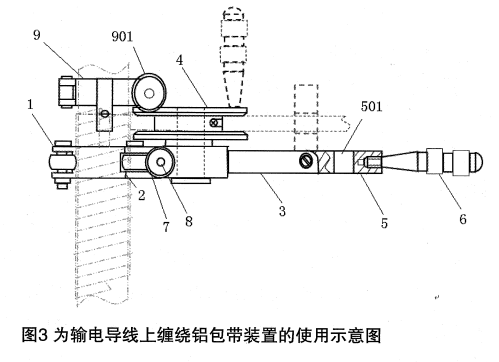

同时，支撑块与下压块配合固定在输电导线上;将带轮槽内的铝包带延伸出来的一端折弯900.然后用紧固器的两半圆卡套将折弯好900的铝包带一端压紧在输电导线上;将第一手柄从四方形柱体上拆卸下来，固定在带轮上;旋转第一手柄，将铝包带缠绕在输电导线上;缠绕好之后，最后将带轮一侧的刀具旋转上来，刀片对准带轮槽内，滑动切断铝包带。

该装置能够使铝包带缠绕无重叠，牢固可靠、无间隙，从而避免导线表面出现氧化层造成接触不良等问题的出现;也能够提高工作人员缠绕铝包带的工作效率，降低企业的成本。

3现场应用

输电导线上缠绕铝包带的装置及使用方法：用专用的铝包带缠绕工具进行输电导线与线夹配合挤压前的间隙弥补，使其结合部无间隙存在，便于挤压、便于归位、可靠衔接，质量安全可靠稳定性高。

4结论

输电导线上缠绕铝包带的装置及使用方法，通过支撑块和下压块将此装置卡在输电导线上，带轮槽内的铝包带通过带轮一侧的第一手柄旋转将铝包带缠绕在输电导线上，此时支撑块和下压块上的滑轮会在第一手柄带动带轮旋转时一起旋转往需要缠绕铝包带方向走，能够使铝包带缠绕无重叠，牢固可靠、无间隙，从而避免导线表面出现氧化层造成接触不良等问题的出现;也能够提高工作人员缠绕铝包带的工作效率，降低企业的成本。

紧固器将折弯900的铝包带一端卡紧在输电导线上，防止铝包带随着滑轮一起向需要缠绕铝包带的输电导线方向旋转。

扶手块的一端连接有四方形柱体，同时四方形柱体旋转900中间有长方形通孔与带轮槽对应，起到定位铝包带的作用，防止铝包带在缠绕的过程中左右摇摆，影响铝包带的缠绕，从而降低工作效率。

四方形柱体和带轮一侧设置有第一手柄，便于工作人员操作，防止手被拉伤。

带轮槽内设有以平台，平台上设有螺孔，还包含有与螺孔螺接的螺栓，铝包带一端就可以让螺栓穿透其螺接于螺孔内固定在平台上，这样做就可以

避免在缠绕铝色带时，铝包带一端随着带轮旋转，影响缠绕铝包带，同时在往输电导线上缠绕铝包带时，带轮槽内剩下最后一段铝包带无法固定，无法缠绕在输电导线上。

连接轴销便于将带轮和卡合板固定在一起，同时带轮可以绕着连接轴销一起旋转。

切割工具固定在带轮上，当一个所需铝包带缠绕完毕后，可将切割工具翻起，刀片进入轮槽内，对其铝包带进行滑动切割，切割刀具可在轮上自由滑动，可防止铝包带在任一个方向位置变化而达到切割的目的。
