【必看】中国电能质量标准！

提示：电能质量即电力系统中电能的质量。理想的电能应该是完美对称的正弦波。一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，最后，我们要研究如何消除这些因素，从而最大程度上使电能接近正弦波。

一、电能的质量指标

频率：额定频率：50Hz;频率偏差：±0.2Hz(≥3000MW系统)±0.5Hz(<3000MW系统)

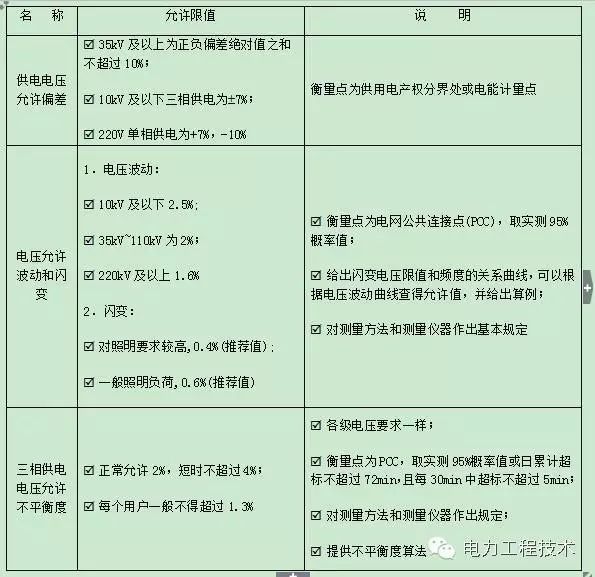

质量标准：正弦波电压和电流见下表。

谐波的危害与抑制：对于电网、电力设备、通讯都会产生负面影响;

二、电压允许偏差

用电设备的运行指标和额定寿命是对其额定电压而言的。当其端子上出现电压偏差时，其运行参数和寿命将受到影响，影响程度视偏差的大小、持续的时间和设备状况而异，电压偏差计算式如下：

电压偏差(%)=(实际电压-额定电压)/额定电压×100%

《电能质量供电电压允许偏差》(GB12325-90)规定电力系统在正常运行条件下，用户受电端供电电压的允许偏差为：

(1)35kV及以上供电以上正、负偏差的绝对值之和小于10%，对电压质量有特殊要求的用户为额定电压的+5%～-5%;

(2)10kV及以下高压供电和低压电力用户为额定电压的+7%～-7%;

(3)低压照明用户为额定电压的+5%～-10%。为了保证用电设备的正常运行，在综合考虑了设备制造和电网建设的经济合理性后，对各类用户设备规定了如上的允许偏差值，此值为工业企业供配电系统设计提供了依据。

三、改善电压偏差的主要措施

1、就地进行无功功率补偿，及时调整无功功率补偿量，无功负荷的变化在电网各级系统中均产生电压偏差，它是产生电压偏差的源，因此，就地进行无功功率补偿，及时调整无功功率补偿量，从源上解决问题，是最有效的措施。

2、调整同步电动机的励磁电流，在铭牌规定植的范围内适当调整同步电动机的励磁电流，使其超前或滞后运行，就能产生超前或滞后的无功功率，从而达到改善网络负荷的功率因数和调整电压偏差的目的。3、采用有载调压变压器。从总体上考虑无功负荷只宜补偿到功率因数为0.90～0.95，仍然有一部分。

四、电压波动和闪变

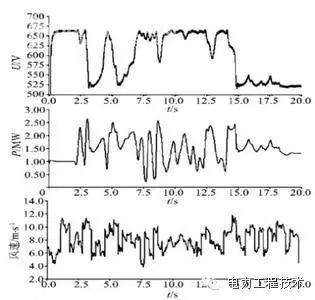

1.波动负荷

标准对波动负荷的定义为：生产(或运行)过程中从供电网中取用快速变动功率的负荷。

实际生活中，波动负荷又习惯称为冲击负荷或非线性冲击负荷。它的用电特性一般具有下述典型特点：

①功率的波动(冲击)性：引起电压波动，产生闪变;

②非线性特征：产生谐波;

③功率因数偏低;

④三相非对称用电。部分负荷.例如交流电弧炉、单相冲击性负荷等具有这种特征。

标准中该定义是从功率角度、以电网侧为参考定义的。波动负荷的特征还可从负荷侧用可变阻抗描述，标准采用“波动负荷”的描述更能强调“连续性”这一概念。因为波动闪变主要描述稳态运行的、连续性的冲击负荷特征;对于偶然的冲击行为，虽然对闪变仍然有贡献，但其特征指标主要不以闪变进行描述，例如电压暂升、暂降、短时中断等。2.电压波动

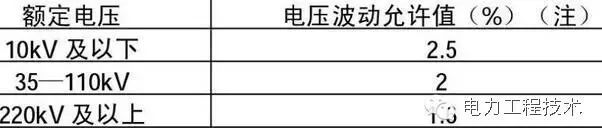

电压波动定义为：电压方均根值一系列的变动或连续的改变。电压波动是一系列的电压变动是电压变动的集合。电压波动一般以其引起的闪变水平进行评估，闪变是在一个规定的时间段内对电压波动的频度、波形形状、幅度等指标引起危害的综合评定。

当电压波动引起的闪变水平在规定的范围内，同时电压波动的幅度也是矛盾的一个主要方面时，也可以对电压波动以电压变动的特征进行分析评定，以维持系统电压变化在一个可接受的范围。

因此,谈到电压波动，首先考虑其引起的闪变(闪变限值的应用)，其次当需要时分析其电压变动特征(电压变动限值的应用)。一般地，闪变以实测数值进行分析，电压变动则在经验分析其变动频度的情况下通过数值计算仿真进行评定。

3.闪变

标准给出的定义是：闪变是灯光照度不稳定造成的视感。

波动负荷的危害首先要评定其闪变发射水平，在闪变水平不超标的情况下若有必要可对电压变动进行评估。可见闪变这一物理参数的主角地位。

闪变是主体一——人(人类)对干扰(电压波动)引起的白炽灯(或其他类型灯具)的照度变化的感受，闪变值越大，这种感受越强烈.人的感觉越难受。一般来说，影响闪变的因素。
