法国巴黎配网供电等级基本为20kV,显著降低了线损,但同时导致供电线路较长,故障率较高,对配电自动化有较迫切的需要。巴黎城区20千伏配电网以双环网和三环网结构为主,通过合理的设备冗余提高了供电可靠性。

摘要:法国巴黎配网供电等级基本为20kV,显著降低了线损,但同时导致供电线路较长,故障率较高,对配电自动化有较迫切的需要。巴黎城区20千伏配电网以双环网和三环网结构为主,通过合理的设备冗余提高了供电可靠性。

该接线方式特点是:两个电源变电所并非并列运行,线路保护方式也无需考虑并列运行的条件。与单电源方式比较,调度负荷较为灵活,其中一个电源变电所发生事故全停时,负荷可以转由另一个电源变电所供电。

此接线方式的缺点是要多建一段线路,线路利用效率低,且导线截面也必须一致,电缆线路不宜采用这种接线方式。另外,保护配置要兼顾双侧电源,相对要复杂。

法国巴黎中压配电网供电模式启示

图1双侧电源双回T形接线原理图

法国巴黎中压配电网供电模式启示

图2巴黎城区20千伏双环网示意图

法国巴黎中压配电网供电模式启示

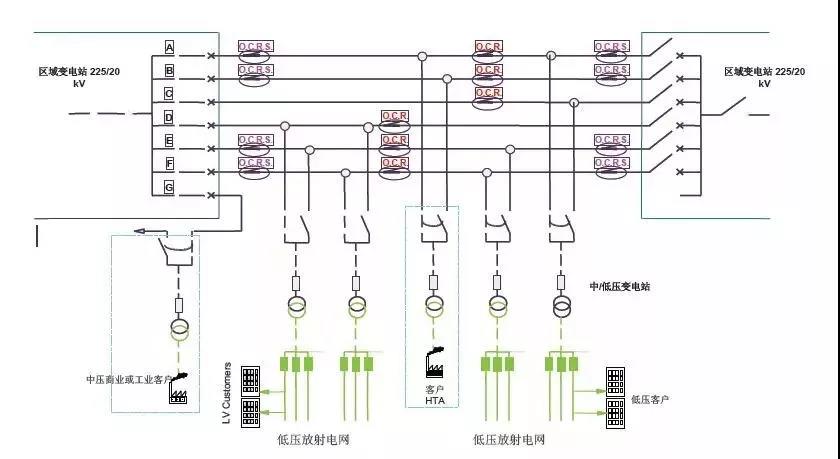

图3巴黎城区20千伏三环网示意图

目前巴黎用户年均停电时间在6分钟以内,城区供电可靠率达到99.999%,平均供电中断频率指数0.5。由于其网架清晰简单,分区供电的理念明确,(根据巴黎城市地形地域设计,巴黎公分20个区,由里往外一层层布置;而新加坡国家较小,各地区发展均衡,地理环境类似,所以采用统一的梅花状供电模型)电压等级简单统一,20kV及低压配电装置标准统一,可扩展性也很强,所以巴黎三环的城市电网对本次工程有着重要借鉴意义。

其远郊的400kV 环网保证了骨干电网的运行安全和稳定,20kV环网保证了对用户供电的灵活性和可靠性,而中间电压等级225kV电网采用了相对薄弱的辐射状结构。这样既满足用户对供电可靠性的要求,同时也降低了不必要的资金投入。上海电网规划建设也应以提高可靠性为基本原则,促进高、中、低压网协调发展。

在重视典型供电模型设计的同时,借鉴国外配网发展的先进思想,不强求层层“N-1”,适当考虑层与层之间的负荷转移和相互支援,使中压配电网供电模型具备良好的负荷转移能力。这样既满足用户对供电可靠性的要求,又利于远期配电自动化改造工程的实施。

巴黎配电自动化覆盖了该公司逾50万用户,区域内27座225kV/20kV变电站,近万米20kV馈线和3000多22kV/0.4kV配电所。在DSCADA的基础上,基本能实现故障区域的隔离和非故障区域的恢复供电,提高了供电可靠性。但是法国通信线路仍采用电话通信,较为落后,限制了配电自动化功能的扩展。

借鉴意义:我国重要大城市核心区可采用双环网供电模式,自两个变电站的不同段母线各引出一回线路或同一变电站的不同段母线各引出一回线路,一般同路径敷设,构成双环式接线方式。双环网共计四路电源,邻近环网节点之间均有联络,因此负荷转移能力强,供电可靠性高。
