干货|火电厂凝汽器作用、原理

2018-07-18 15:19:44 火电厂技术联盟   点击量: 评论 (0)
火电厂凝汽器作用、原理凝汽器的主要作用有以下三个:1、在汽轮机排汽口建立并维持高度真空,使蒸汽在汽轮机中膨胀到最低压力,增大蒸汽在

表面式凝汽器的工作原理是:凝汽器中装有大量的钛管,并通以循环冷却水。当汽轮机的排汽与凝汽器钛管外表面接触时,因受到铜管内水流的冷却,放出汽化潜热变成凝结水,所放潜热通过钛管管壁不断的传给循环冷却水并被带走。这样排汽就通过凝汽器不断的被凝结下来。排汽被冷却时,其比容急剧缩小,体积骤然缩小,从而在原来被蒸汽充满的凝汽器封闭空间中形成真空.为保持所形成的真空,抽气器则不断的将漏入凝汽器内的空气抽出,以防不凝结气体在凝汽器内积聚,使凝汽器内压力升高.集中与凝汽器底部的凝结水,则通过凝结水泵送往除氧器方向作为锅炉给水.

因此,在汽轮机排汽口下凝汽器内部造成较高的真空。

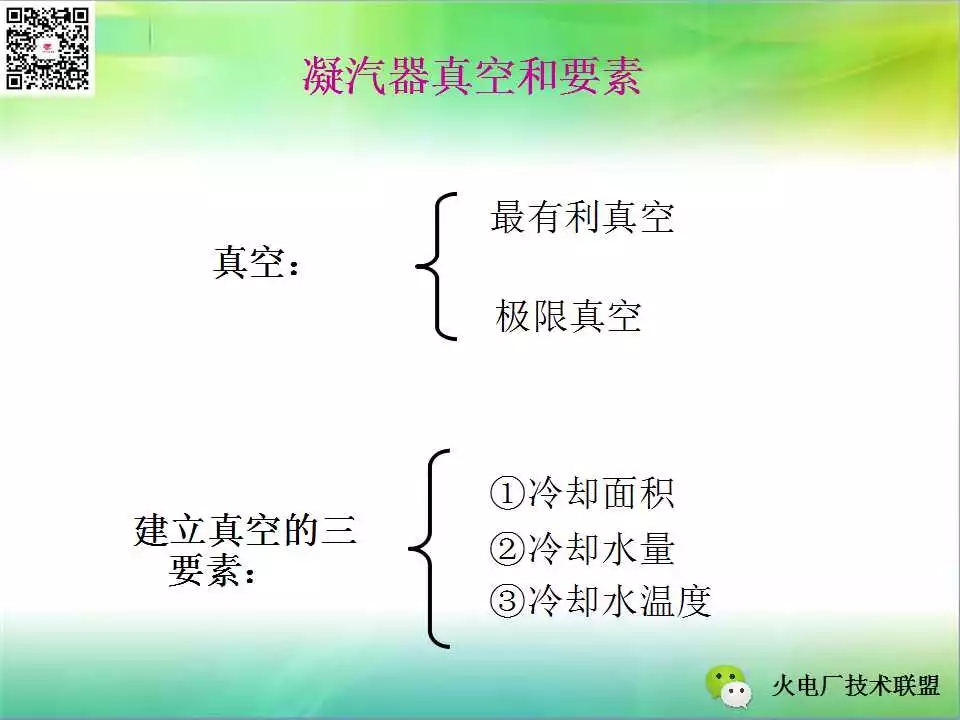

凝结器的真空形成和维持必须具备三个条件:

1、凝汽器铜管必须通过一定的冷却水量;

2、凝结水泵必须不断地把凝结水抽走,避免水位升高,影响蒸汽的凝结;

3、抽汽器必须把漏入的空气和排汽中的其它气体抽走。
