优秀逆变器应有的十八般武艺

一、前言

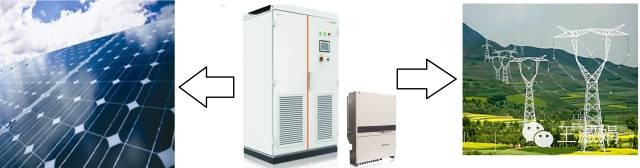

逆变器一端连着光伏系统，一端连着电网，是连接光伏电站和电网的桥梁，对提高光伏电力的电网友好性，起着最关键的作用，没有之一。

然而，逆变器前端的光伏系统，对电网表现非常不友好。

1光伏发电并网系统的特点

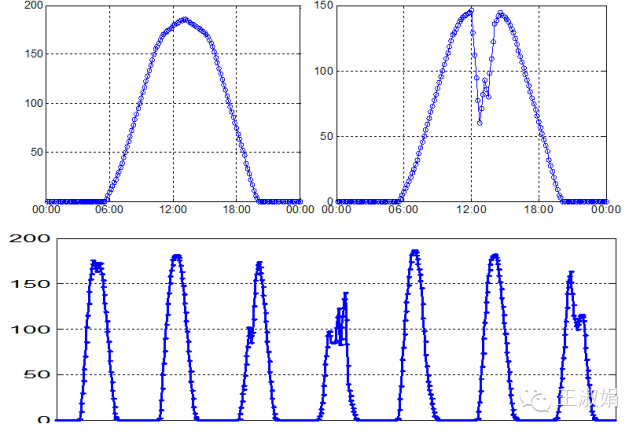

1、间歇性、随机性、周期性

2、通过电力电子设备并网，无旋转部件，无惯性

3、集中式与分布式共同发展

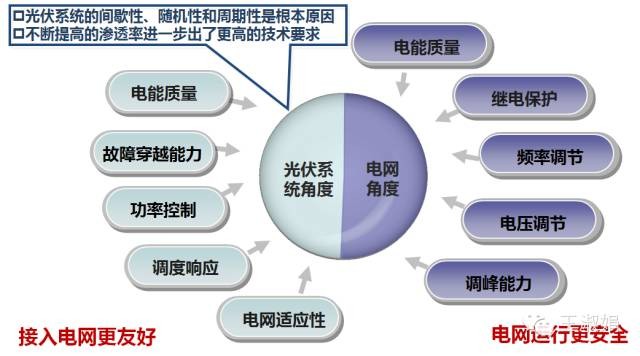

2作为桥梁的逆变器，需要实现的目标

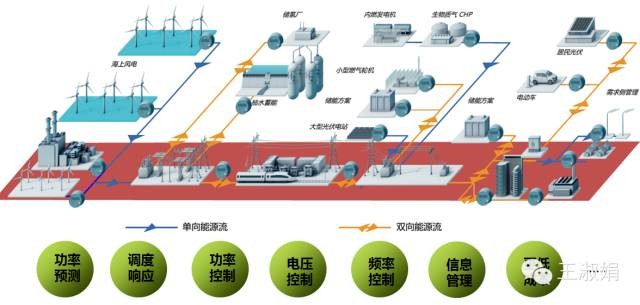

从而使光伏系统更好的融入多能源互联系统，如下图。

(上图来源于：信达证券)

要实现上述目标，一个具有电网友好性的优秀逆变器，应该有哪些优秀的性能呢?

更低的并网电流谐波

更优越的故障穿越能力

更灵活快速的调度响应能力

二、大型光伏电站中逆变器应具有的功能

1低电压和零电压穿越功能

低电压穿越2s，零电压穿越150ms

2有功、无功功率动态调节功能

有功、无功功率动态调节功能(Pf，Qt，Q(p)，Q(u))

3高电压穿越功能

1.2pu ≤UT≤1.3pu，应至少持续运行0.5s

4无功动态响应

电流谐波 无功动态响应小于30ms

5稳定的故障穿越能力

单个设备或单个发电单元通过低电压穿越并不代表整个电站可以满足要求

设备数量越多，相互之间协调越困难，系统风险越大

6低谐波

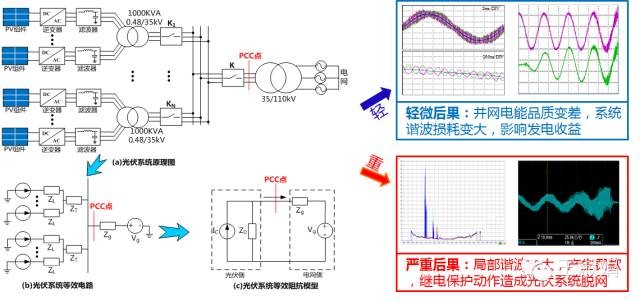

多台逆变器并联后的谐振现象，特别是弱网区域，风险增大

7智能调度接口，满足AGC,AVC调度要求
