6.交叉互联系统试验

6.1交叉互联系统示意图

6.2交叉互联效果及构成

相比不交叉互联,金属护层流过的电流大大降低。

非接地端金属护层上最高感应电压为最长长度那一段电缆金属护层上感应的电压。

交叉互联必须断开金属护层,断口间与对地均需绝缘良好,一般采用互联箱进行电缆金属护层的交叉互联。

接地端金属护层通过同轴电缆引入直接接地箱接地;非接地端金属护层通过同轴电缆引入交叉互联接地箱,箱内装有护层过电压保护器限制可能出现的过电压。

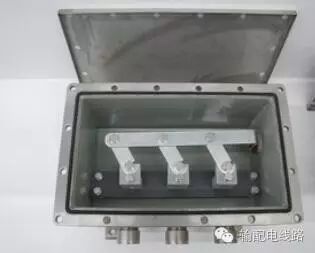

保护接地箱

直接接地箱

交叉互联箱6.3交叉互联性能检验

电缆外护套、绝缘接头外护套与绝缘夹板的直流耐压试验

试验时必须将护层过电压保护器断开,在互联箱中将另一侧的三段电缆金属套都接地,使绝缘接头的绝缘环也能结合在一起进行试验。

非线性电阻型护层过电压保护器试验

以下两项均为交接试验项目,预防性试验选做其中一个。

伏安特性或参考电压,应符合制造厂的规定。

非线性电阻片及其引线的对地绝缘电阻,用1000V兆欧表测量引线与外壳之间的绝缘电阻,其值不应小于10MΩ。

互联箱闸刀(或连接片)接触电阻和连接位置的检查

连接位置应正确无误。

在正常工作位置进行测量,接触电阻不应大于20μΩ。

交叉互联性能检验

交接试验推荐采用的方式,应作为特殊试验项目。

使所有互联箱连接片处于正常工作位置,在每相电缆导体中通以大约100A的三相平衡试验电流。在保持试验电流不变的情况下,测量最靠近交叉互联箱处的金属套电流和对地电压。测量完后将试验电流降至零,切断电源。然后将最靠近的交叉互联箱内的连接片重新连接成模拟错误连接的情况,再次将试验电流升至100A,并再测量该交叉互联箱处的金属套电流和对地电压。测量完后将试验电量降至零,切断电源,将该交叉互联箱中的连接片复原至正确的连接位置。最后再将试验电流升至100A,测量电缆线路上所有其它交叉互联箱处的金属套电流和对地电压。

试验结果符合下述要求则认为交叉互联系统的性能是满意的:

1)在连接片作错误连接时,试验能表明存在异乎寻常大的金属套电流;

2)在连接片正确连接时,将测得的任何一个金属套电流乘以一个系数(它等于电缆的额定电流除以上述的试验电流)后所得的电流值不会使电缆额定电流的降低量超过3%;

3)将测得的金属套对地电压乘以上述2)项中的系数后不超过电缆在负载额定电流时规定的感应电压的最大值。

7.检查电缆线路两端的相位

7.1试验目的

新建线路投入运行前和运行中的线路连接方式变动后,核对其两端的相位和相序,防止相位错误造成事故。

7.2试验周期

交接试验。

7.3试验方法

检查电缆线路的两端相位应一致,并且与电网相位相符合。对110kV及以上的电缆线路,均需在停电状态完成,其方法与架空线路基本一致。8.电缆线路参数测量

8.1试验目的

电缆线路直流电阻、正序阻抗、零序阻抗测量、电容测量作为新建线路投入运行前和运行中的线路连接方式变动后,有关计算(如系统短路电流、继电保护整定值等)的实际依据。

8.2试验周期

交接试验。

8.3试验方法

与架空线路参数相同。因为电缆的正序电容和零序电容相同,故通常只用导体与金属屏蔽间的电容表示。

电缆线路参数测量更多见:电缆线路参数试验专题

9.红外及接地电流检测

用红外热像仪测量,对电缆终端接头和非直埋式中间头进行测量,分两种类项缺陷:

电流致热型缺陷:电缆终端接头的金属导体

电压致热型缺陷:终端接头应力锥的中后部位;非直埋式中间头

电流致热型缺陷判据:

1.一般缺陷:电缆终端接头的金属导体相对温差小于15K;

2.严重缺陷:电缆终端接头的金属导体热点温度大于80℃;或相对不平衡率>80%;

3.危急缺陷:电缆终端接头的金属导体热点温度大于110℃;或相对不平衡率>95%

电压致热型缺陷判据如下:均为严重缺陷,上报设备部和试研院所属频道:电线电缆关键词:高压电缆电力电缆电气知识

电压致热型缺陷判据如下:均为严重缺陷,上报设备部和试研院

带电测试外护套的接地电流:用钳形电流表测试,单回路敷设电缆线路,一般不大于电缆负荷的10%;多回路敷设电缆线路,应注意外护套接地电流的变化趋势,如有异常变化,应查明原因。发现问题应上报设备部和试研院。
