你造吗?电力通信随着电力系统发展而发展,已经有60多年了,形成了一个依托于电网的立体多层级通信网络。它是电力系统的第二张实体网络,是

你造吗?电力通信随着电力系统发展而发展,已经有60多年了,形成了一个依托于电网的立体多层级通信网络

它是电力系统的第二张实体网络,是电网的重要组成部分,是电网调度、运营、管理信息化的基础,是确保电网安全、稳定、经济运行的重要手段;

我想可以这样打个比喻,我们的电网就是人体的动脉(超特高压)和毛细血管(城市配网),向人体各个组织输送血液(就是电力能源)。

而通信网就起到一个为人体传递信号、控制、调节作用,就如我们的神经网络。

电力通信的特点主要有:通信站距长、业务颗粒小、安全可靠性高、实时性强、依托电力线路、电磁兼容性高。

可以看到,从四十年代末建国后,一直到现在“十三五”期间,电力通信随着电网一直也在发展,从最初的模拟电路交换一直到现在的SDH、WDM、OTN。传输的速率越来越高,容量越来越大。

电力通信网——传输网

通信网分为骨干通信网和终端接入网。按功能作用作用又分为传输网、业务网和支撑网。

我们还可以这样类比:

传输网——就是高速公路,信息高速路,带宽也可以理解为路面很宽,双向8车道。

业务网——就是路上跑的具体类型的车子,可以是货车、油罐车、轿车甚至带电作业车等等。

支撑网——就是起到一个管控监管作用,就像我们的交警、路政,有一系列的交通规则,有信号灯,协调一致,阻塞时要疏导流量。

现在介绍传输网,它是电力通信的基础网络,由传输介质和传输设备组成。电力通信网传输介质主要包括光缆、无线电和输电线路,分别对应光纤通信、微波、卫星通信、电力线载波通信等方式。

目前,在电力通信中采用的主要是光纤复合架空地线(OPGW)和全介质自承式光缆(ADSS);按照架设方式可分为管道、架空、直埋等几种方式。

OPGW就是O缆,用于高压输电系统的新型结构的地线,具有普通架空地线和通信光缆的双重功能。

ADSS,就是A缆,由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆,但易受电腐蚀。

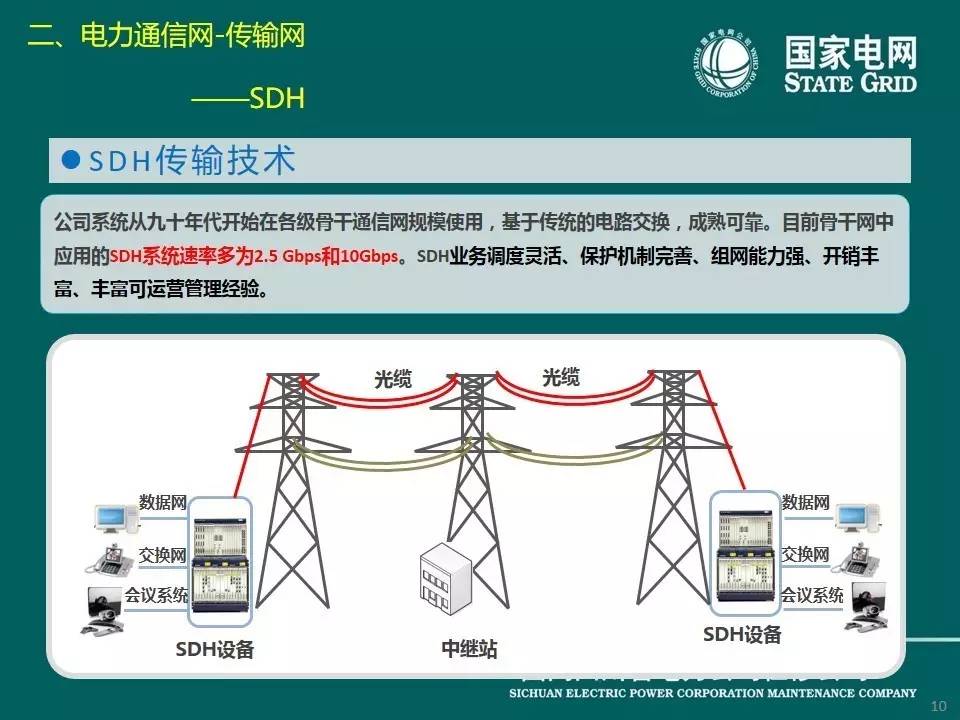

SDH(同步数字体系),从九十年代开始在各级骨干通信网规模使用,基于传统的电路交换,成熟可靠。目前骨干网中应用的SDH系统速率多为2.5 G和10G,就是我们的光传输系统。

SDH业务调度灵活、保护机制完善、组网能力强、开销丰富、方便运营管理。

OTN技术是在WDM(波分复用)技术上,融合SDH技术优势,大交叉、超带宽。目前已在网省公司规模应用,带宽达到了40G以上。

这个是大家常见的,上网用的交换机。

工业以太网交换机具备高实时性、高安全性、耐高低温、抗震动、抗电磁干扰等特性,广泛用于变电站自动化系统、配电自动化等业务。

电力线载波通信,是以电力线作为信息传输媒介进行数据传输的一种有线通信方式,是电力系统特有的一种通信技术。

它覆盖面积大、安装简便,但也有强衰减、强噪声、时变特性、拓扑未知,电磁兼容性要求高等缺点。

微波通信就是我们说的锅盖,在电力通信中主要用作备用通道使用,通信容量较大、建设速度快、易于跨越复杂地形,拓扑不受一次线路变动影响。易受大气、地形因素影响,尤其是高带宽传输的情况下。

卫星通信系统实际上也是一种微波通信,它以卫星作为中继站转发微波信号,就是天上飞的锅盖。它在应急通信领域、处置突发事件的过程中持续发挥作用。像我们的汶川、芦山地震灾区应急抢修都用到的是卫星通信。

无线专网基于国家无线电管理委员会分配给电力系统的专用频段。主要用于用电信息采集和配电自动化。

电力通信网——业务网

业务网是构建在传输网基础上,在支撑网协同下满足不同电网管理业务需求而组建的应用网。

目前业务网主要包括行政电话交换网、调度电话交换网、数据通信网、会议电视电话系统等。

数据通信网主要由路由交换设备构成,能够实现数据、图像多种业务承载和服务的网络,不同业务通过不同MPLS VPN(虚拟专用网络)技术承载。目前数据通信网承载行政办公、营销等管理信息业务。

行政电话交换网:目前主要采用电路交换,部分公司部署了软交换,后续将向IP多媒体子系统演进。

调度电话交换网:电网生产调度专用的电话交换网,是电网调度自动化和管理现代化的基础。从总部到变电站,有这五个层级。

会议电视系统由多点控制单元(MCU)和会议终端设备组成,包括硬视频和软视频两种类型。就像我们现在正在进行的早会,使用的是带终端的硬视频,它的特点是:安全稳定、视音效果好,操作灵活。

电力通信网——支撑网

最后一个部分,支撑网:用来保障业务网正常运行、增强网络功能、提高网络服务质量。支撑网中传递相应的监测和控制信号。公司支撑网主要包括同步网、网管网。

我国自主研发的北斗频率同步系统主要集中部署在110千伏及以上变电站,形成了以光纤为主、北斗系统为辅的时间频率同步系统。北斗时钟系统部署两套,形成主备冗余。

网管网,包括设备网管和综合网管。是集公司通信网络设施管理、承载业务管理、通信资源管理、专业职能管理功能于一体的综合性管理系统。可以类比一下我们的公安厅交警监控大厅。

这是综合网管的一个数据技术架构,有这四个层次。

这个系统的一个应用实例就是TMS系统,像现在通信专业去变电站除了办PMS2.0的工作票,从计划到完工要闭环走一遍TMS流程。经过省信通专责的审核。

怎么样?是不是又涨姿势啦?
