将电力系统中从降压配电变电站(高压配电变电站)出口到用户端的这一段系统称为配电系统。配电系统是由多种配电设备(或元件)和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。今天我们来了解一下高压配电系统的系统设计。

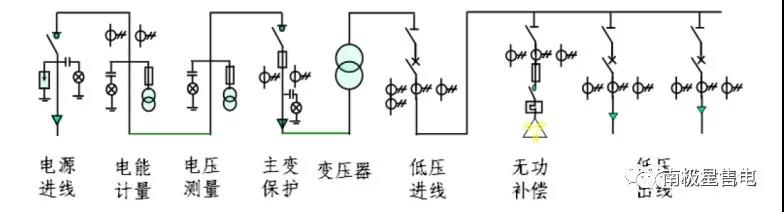

典型高压配电系统--110/10kV变电站接线图

方案1

一路电源，一台变压器

变压器一次侧采用线路-变压器组单元接线，二次侧采用单母线接线

❈ 进线采用负荷开关

❈ 专用的电能计量柜

❈ PT柜

❈ 出线采用组合电器(负荷开关+熔断器)

❈ 多用于小型数据中心

方案2

一路电源，两台及以上变压器

变压器一次侧采用单母线接线，二次侧采用单母线分段接线

❈ 进出线采用真空断路器

❈ 专用的电能计量柜

❈ PT柜

❈ 多用于中小型数据中心

方案3

两路电源，两台及以上变压器

变压器一次侧采用单母线分段接线，二次侧采用单母线分段接线

❈ 进出线采用真空断路器

❈ 专用的电能计量柜

❈ PT柜

❈ 联络+隔离

❈ 多用于大型数据中心
