电力监控系统在海天欢乐购项目上的应用

一、　 概述

　　武汉舜通智能科技有限公司于2014年11月承接了海天欢乐购项目的电力监控与电能管理系统。

　　海天欢乐购项目监控部分有5个配电室， 分布在地下停车场不同位置。针对海天欢乐购项目的实际情况，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网设备运行的远程监控和集中管理。

　　设计的电力监控与电能管理系统具备全电参量测量、开关量状态监测以及电能计量与电能质量管理等功能。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性。

　　二、项目介绍

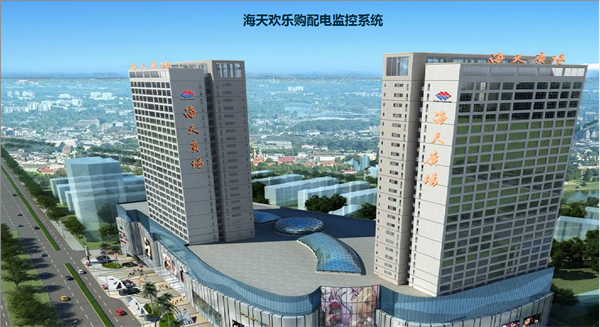

　　本项目为海天欢乐购电力监控系统的制作。项目位于湖北省武汉市龙阳大道王家湾。主要涉及内容为21台高压微机保护装置的监控与检测，283块多功能电表的数据采集与显示，12台变压器温控仪的温度采集与显示。

　　本系统实现的主要功能为：

　　1、系统拓补图的显示 ，能清楚表示出个电表的柜号及回路名称。

　　2、能显示各高压微机保护装置及多功能电表、变压器温控仪的实时数据如电流、电压、频率等

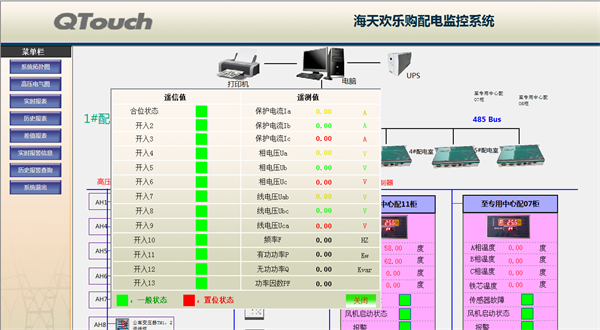

　　3、通过小弹窗的形式，实时监控各综保、电表实时数据

　　4、以表格形式，清楚显示出各仪表的实时数据，方便观察

　　5、依靠数据库，能查询各仪表的历史数据，并以EXCEL表格导出

　　6、能对电能使用情况进行查询

　　7、以图表形式，显示出实时曲线与历史曲线

　　8、能显示出报警情况，方便及时处理

　　三、系统结构

　　本电力监控系统，共涉及设备为21台高压微机保护装置、283块多功能电表、12台变压器温控仪。所有设备分配在5间配电房中。经过分析，为本项目配置设备电脑一套、通讯管理机QT241六台。

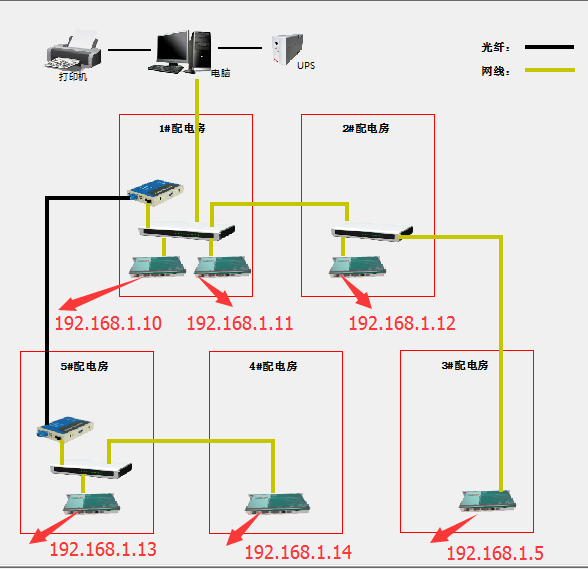

　　接线分布如下图：

　　

　　四、界面运行监控

　　鼠标双击桌面图  标，运行QTouch软件，点击“进入”即可进入运行界面，如下：

　　

　　高低压数据采集

　　点击“进入”如下，高压综保采集值：

　　

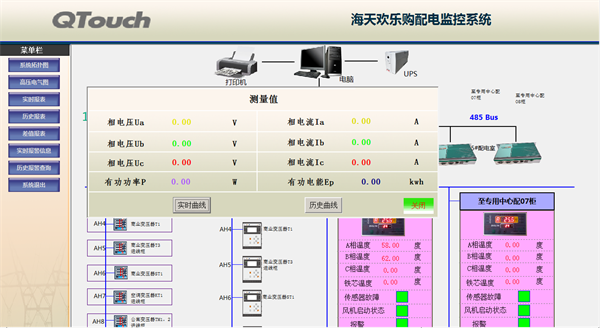

　　低压电表采集值：

　　

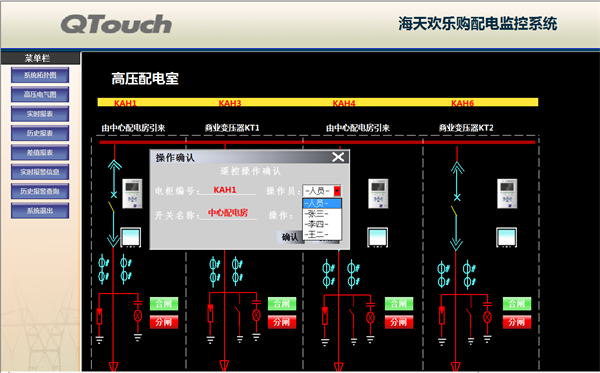

　　高压配电室一次图，可记录高压综保的分合闸控制操作

　　

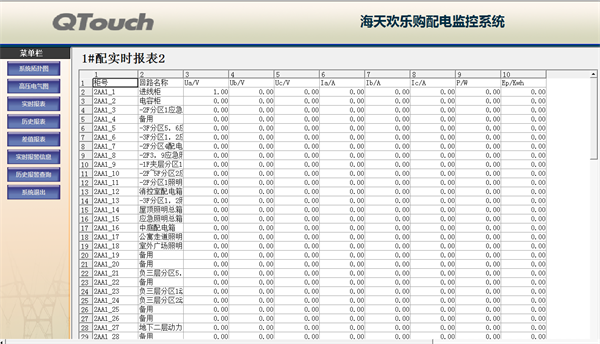

　　实时报表数据采集：

　　

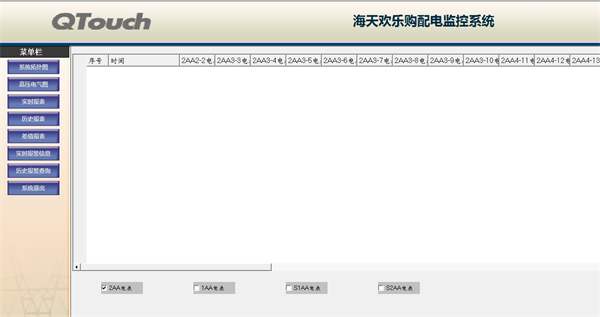

　　历史报警查询：

　　

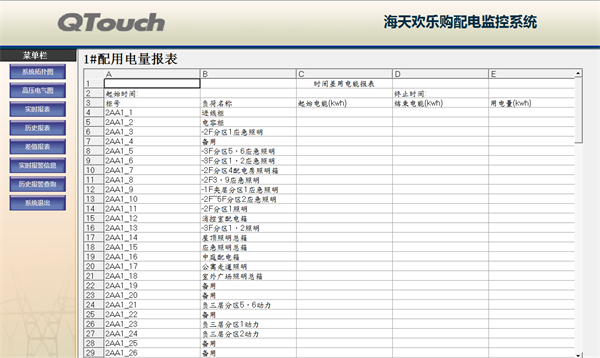

　　差值报表查询：

　　

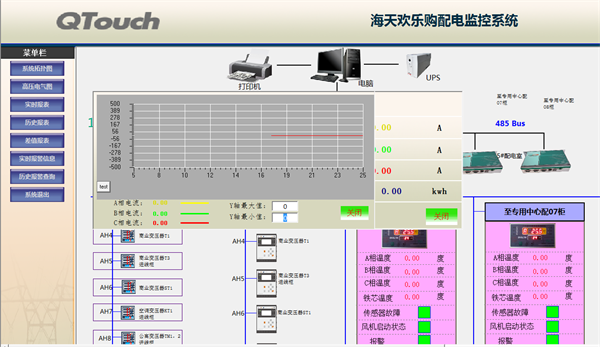

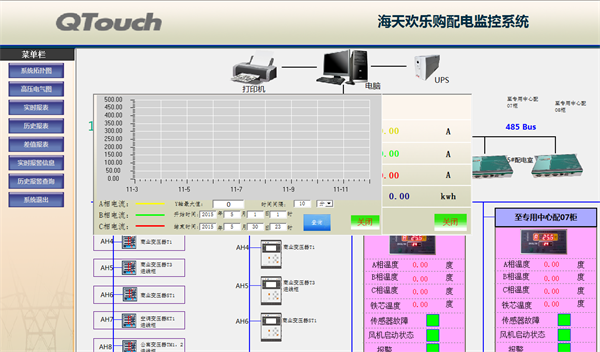

　　各回路实时电流曲线：

　　

　　各回路历史电流曲线：

　　

　　注：实时曲线和历史曲线不能同时打开，必须关闭其中一个。

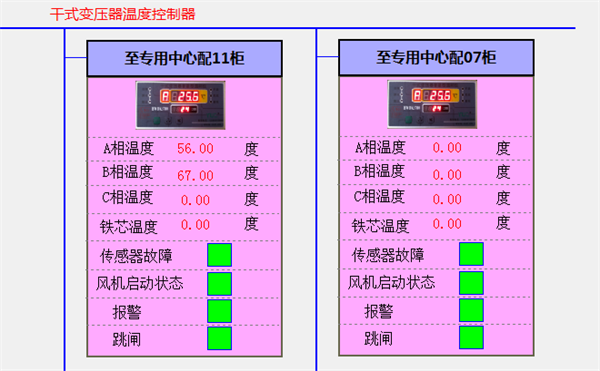

　　干变式变压器数据采集：

　　

　　系统的完成，让电力值班人员的抄表任务轻松了，节约了抄表时间，提高了抄表积极性。

　　五、 结束语

　　QTouch-Enersys型电力监控系统及电能管理系统具有实用性、安全性、系统的实时性、稳定性、可扩展性、易维护性。随着计算机信息技术的普及，低压配电智能化的要求也越来越高，变配电监控及低压配电管理使得实现配电室的无人职守真正成为现实。该系统在海天欢乐购项目的应用，实现了在值班室远程监控了5个配电室的各种通讯仪表，对采集的数据进行显示，处理，并生成报表、曲线等，便于值班人员的分析与定时查询所需要的数据。
