2018坚强智能电网 配电线路状态监测系统必不可少

智能电网是以特高压电网为骨干网架、各级电网协调发展的坚强电网为基础，利用先进的通信、信息和控制技术，构建以信息化、自动化、数字化、互动化为特征的统一坚强智能化电网。

智能电网时代的到来，传统的电力应用出现了一个新的趋势，尤其是在配网环节，已经从被动响应，发展到通过控制和监测实现所有电压等级的动态供需平衡。

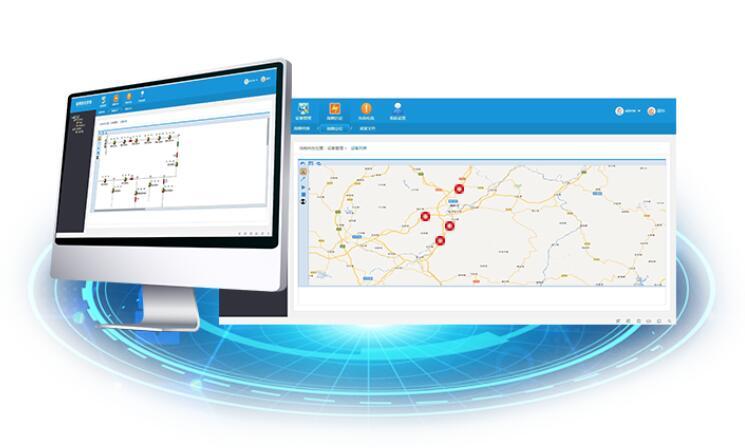

在智能电网思想的指导下，四信智慧电力推出配电线路状态监测系统。该系统能够对线路状态进行实时监测，实现数据采集处理、精准定位故障，帮助运维人员迅速赶赴现场，排除故障。

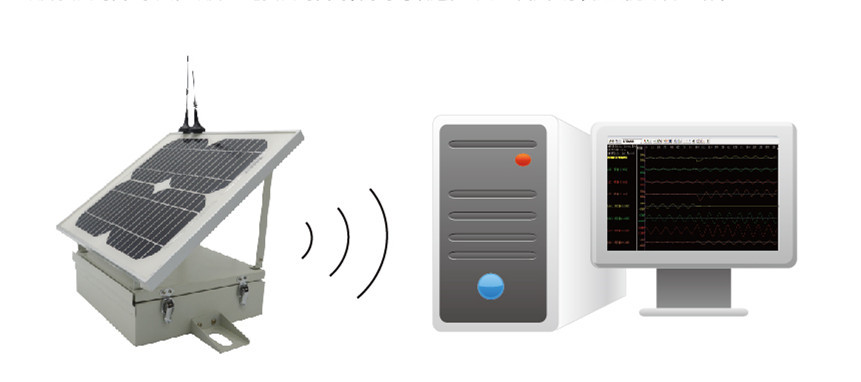

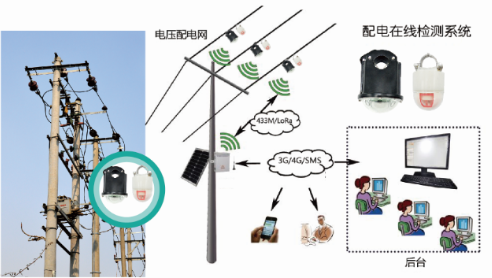

结合配网自动化项目实施，四信配电线路状态监测系统采用四信自主研发的故障指示器采集单元实时检测、采集线路故障信息和运行参数，上传至汇集单元，通过4G/3G、LoRa等多种无线通信方式与后台主站系统进行远程数据交互，实现故障预警、故障定位、故障录波、符合监测等多种功能。供电部门或者企业采用该系统可有效的缩短故障排查时间、减小停电损失、提高供电可靠率。

技术突破

高精度实时采样技术

• 创新开合式罗氏线圈型电子式电流互感器，具有宽范围、高精度、线性度好、抗干扰性强等特点；

• 优化的硬件电路和合理的PCB布局，提高了电路的抗混叠、抗干扰性能；

• 实时采样，故障检测采用并行处理技术，能识别重合闸间隔不小于0.2秒的瞬时性和永久性短路故障。

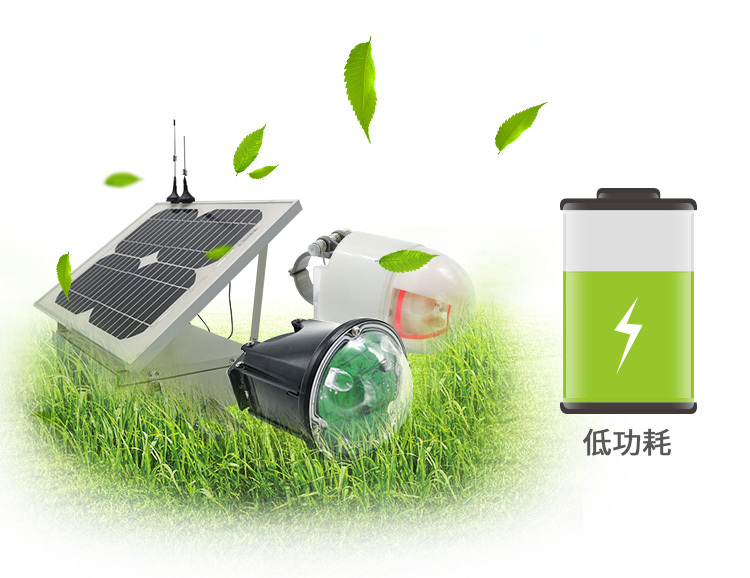

优异的超低功耗和电源管理技术

• 采用TA取电并辅以超级电容作为主供电源，能量密度不低于锂电池的非充电电池作为后备电源;

• 超级电容在充满电时可独立维持装置全功能工作不小于12h；

• 通过应用新材料和创新电源管理技术，当线路负荷电流大于5A即可从架空线上获得稳定可靠的电源，支持电流4096Hz高速录波。

线路故障检测智能化、复归方式多样化

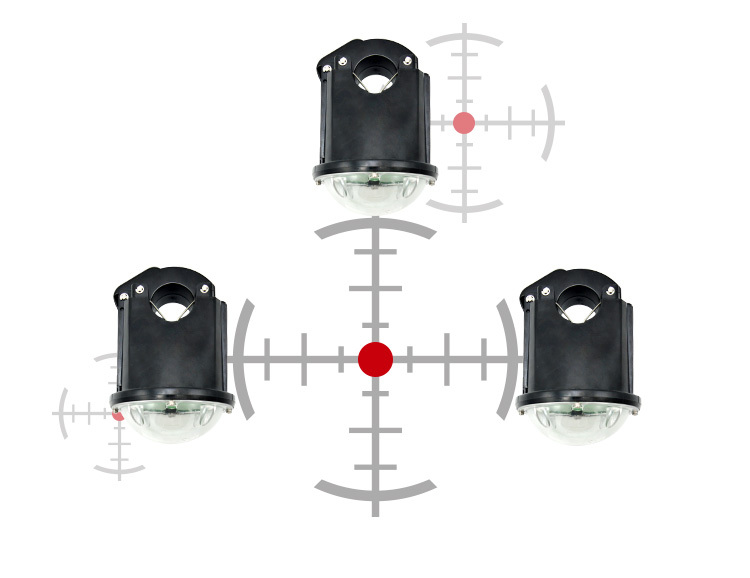

• 基于精准识别的线路工况，可准确检测相间短路和单相接地故障；

• 支持定值和自适应两种短路故障判断模式，可区分永久性故障和瞬时性故障；支持对线路电流的精确测量；

• 支持定时复归、上电复归和按故障性质复归等多种复归方式，也可进行远方手动遥控复归，以最大可能满足客户需求。

多样化的线路工况指示功能及运行信息

• 采用4只超高亮的LED发光二极管，提供360°无死角可视的状态只是，布置在采集单元下壳位置，用于只是线路故障信息；

• 除提供线路电流、对地电场、故障状态、线路停上电等工况信息，还可以提供取电功率、电池电压等辅助信息，全方位只是线路和设备运行状态。

成功案例

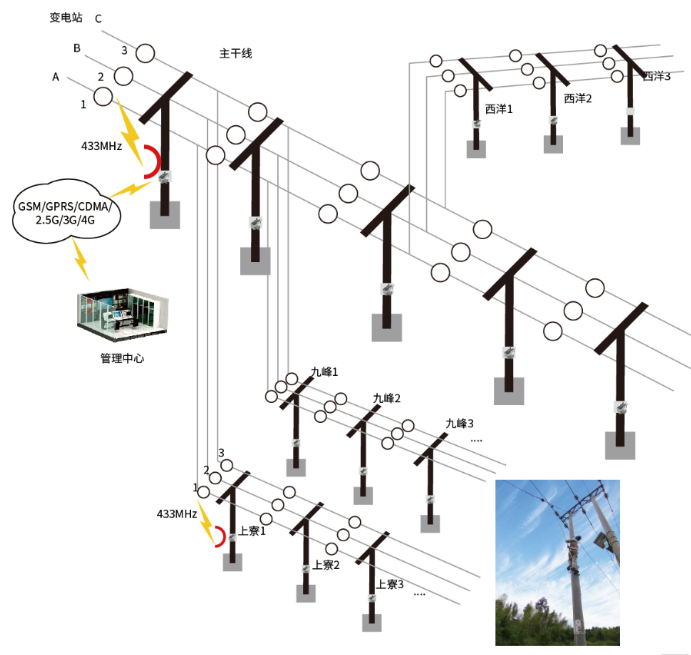

福州某地配电线路状态监测项目

福州某地地处山区，环境恶劣，线路状况复杂，给当地的配点线路维护和故障抢修造成了很大的困扰；通过采用我司自主研发的配点电路监测系统对这一段线路的运行工况进行实时监控，通过无线通信技术将采集到的负荷数据，故障状态信息传送至主站，从而实现线路的监控和故障的定位，有效地提高了线路的抢修效率。

呼和浩特配电线路状态监测项目

宜春配电线路状态监测项目

保定配电线路状态监测项目
