电力设备在线监测系统

项目概况

近年来随着我国电力事业飞速发展，电力自动化的相关技术也在不断更新。各地电力部门对作为平时工作重点的设备状态检查，检修提出新的要求，各地供电公司将变电站的各种设备都纳入状态监测范围，如变压器、断路器、开关柜、避雷器等等。由于各种设备都有自己的通信监测方式，没有形成统一的设备在线监测平台，给运行管理带来很大不便。


特别是国家提出建设智能电网的要求，进一步推动了该系统的发展，在此背景下，南京瑞山电网控制有限公司开发了新一代集成式变电站设备在线监测系统：PowerInsights变电站设备在线监测系统。它将分布在不同的变电站的不同类型的不同厂家的各类设备的在线监测数据集成到中心数据库，实现全站统一的数据监测和管理。


该系统已接入1座500kV变电站和15座220kV变电站的所有监测设备。


监测内容范围广泛，包括：主变油色谱、GIS SF6气体压力、开关柜温度、避雷器、GIS微水综合监测等等。

系统结构

系统特点

1. 支持国际最新标准：IEC 61970和智能化的系统建模；
2.高可靠的通信管理机，支持各种通信总线模式（485、CAN、网络、无线等）和各种监控设备通信规约（IEC61850、MODBUS、部颁CDT远动规约、工控标准规约OPC 、IEC870-5-101远动规约、IEC870-5-104远动规约 、DNP3.0、IEC870-5-103继电保护通信规约等）；
3.人机界面一体化，开发接口一体化，维护的一体化；
4.多方式告警显示，图形界面、告警信息框、语音同步输出；
5.系统除了接收在线监测设备监测数据进行分析外，对监测设备进行监测，及时了解设备状态；
6. 提供多种周期的曲线（动态、实时、日、月曲线），方便用户分析；
7. 提供在线监测设备台账管理，及时了解设备使用情况；
8. 遥视联动功能：可以设备发生报警时与视频监控系统联动，将需要关注的视频信息在监控系统的画面上弹出，供运行人员查看。

项目实施

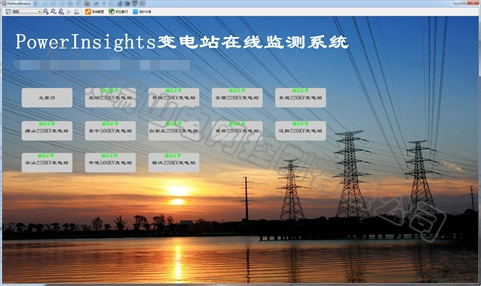

1、画面索引

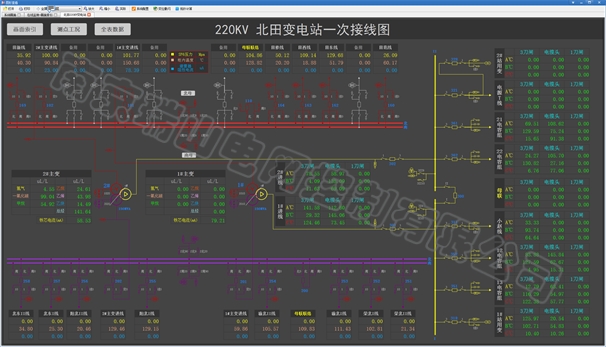

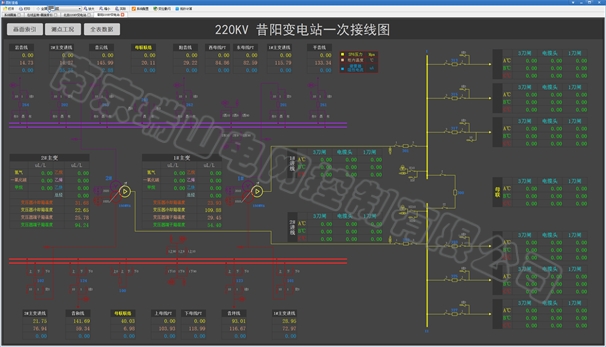

2、变电站一次接线图

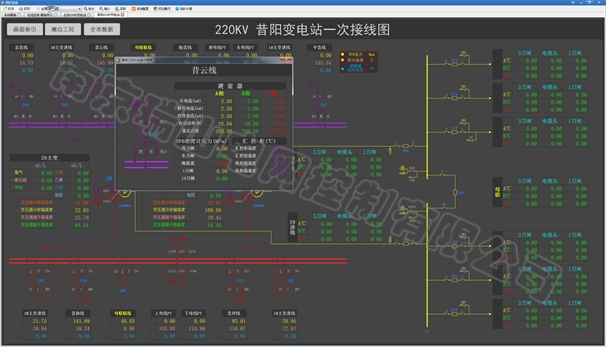

3、间隔分画面：通过接线图间隔右键菜单，进入间隔分画面，查询详细信息。

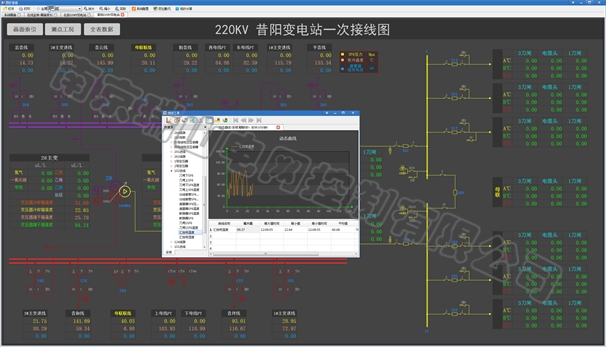

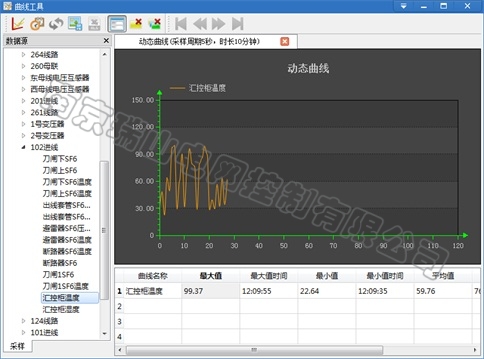

4、监测数据曲线：动态曲线(实时跟踪曲线）、实时曲线、每日24小时采样曲线、每月31天采样曲线、每年12月采样曲线

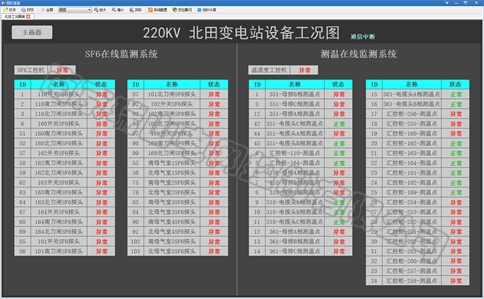

5. 变电站工况图：查看当前变电站所有在线监测设备状态和监测数据状态。

6、实时告警信息：可语音播放，也可以提供短消息、微信通知功能，将重要的告警信息发送至指定用户手机。

7. 设备管理：通过接线图间隔右键菜单，进入设备管理进行，即可编辑当前间隔设备信息数据。

8. 设备台帐管理：多条件检索功能、编辑功能、查询数据导出功能。

        近年来随着我国电力事业飞速发展，电力自动化的相关技术也在不断更新。各地电力部门对作为平时工作重点的设备状态检查，检修提出新的要求，各地供电公司将变电站的各种设备都纳入状态监测范围，如变压器、断路器、开关柜、避雷器等等。由于各种设备都有自己的通信监测方式，没有形成统一的设备在线监测平台，给运行管理带来很大不便。
        特别是国家提出建设智能电网的要求，进一步推动了该系统的发展，在此背景下，南京瑞山电网控制有限公司开发了新一代集成式变电站设备在线监测系统：PowerInsights变电站设备在线监测系统。它将分布在不同的变电站的不同类型的不同厂家的各类设备的在线监测数据集成到中心数据库，实现全站统一的数据监测和管理。
        该系统已接入1座500kV变电站和15座220kV变电站的所有监测设备。
        监测内容范围广泛，包括：主变油色谱、GIS SF6气体压力、开关柜温度、避雷器、GIS微水综合监测等等。
