详解江苏院承担设计的两项储能项目

在经历了光伏、风电、电动汽车、智能电网、能源互联等一系列热门概念后，业内又将目光聚焦到储能上来。

储能，是中国能建江苏院在转型跨越过程中研判、瞄准、发力的又一“热点”。

储能系统对于电力系统有多重要

配置在电源侧：可实现平滑发电功率波动、跟踪调度计划出力、提高可再生能源发电的确定性和可预测性;

配置在系统侧：可实现削峰填谷、负荷跟踪、调频调压、电能质量治理等功能，提高系统自身的调节能力;

配置在负荷侧：可实现平滑负荷功率波动。

我们此前介绍了江苏院总承包的中天科技6兆瓦时储能电站项目。

除此之外，江苏院还在密切关注、跟踪更多储能项目哦。

本期介绍江苏院承担设计的两项储能项目。

一项属于电化学类储能，贵州兴义清水河储能系统新建项目;

另一项属于机械类储能项目，江苏井井盐穴压缩空气储能发电系统国家示范项目。

1、贵州兴义清水河储能系统新建项目

最新进展

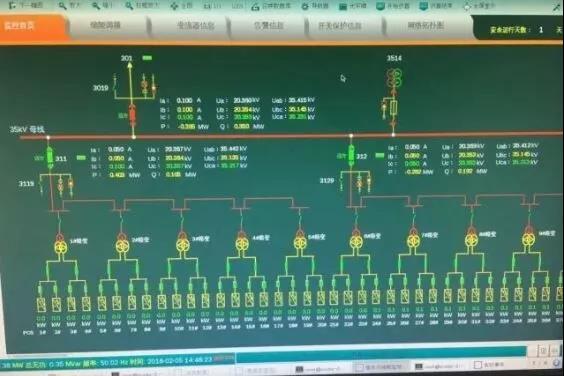

已完成带电调试工作、顺利并网

项目资料

项目位于为清水河电厂内，总容量为20MW/10MWh。

整个储能系统由35840个92Ah磷酸铁锂电池串并联组成，功率转换系统由40台500kW功率转换系统组成。

分为10个储能子单元，每个单元分别包括1MWh磷酸铁锂电池、2MW功率转换系统及1台箱变。

新建一回35kV送出线路接入220kV清水河变电站35kV侧。

项目节点

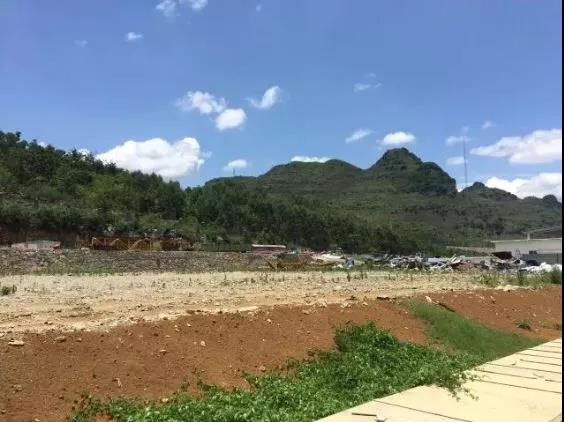

2017年6月初，现场踏勘，搜资

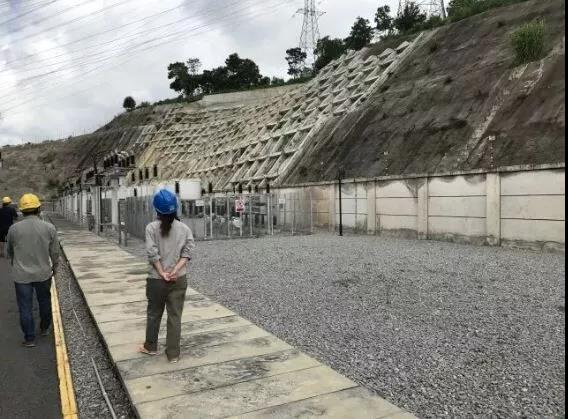

2017年8月，可行性研究报告审查，并前往变电站搜资

2017年10月初，初步设计审查，审查前我公司与总包方讨论设计方案

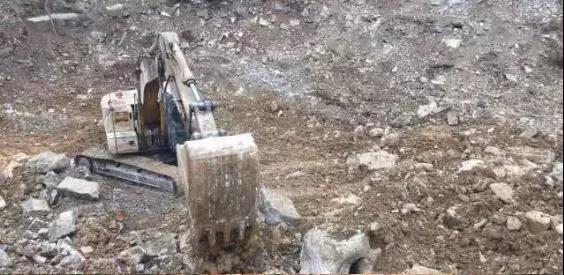

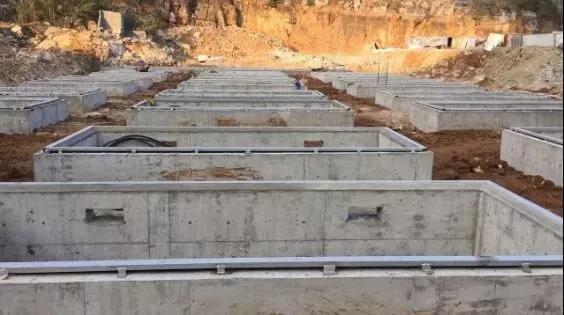

2017年11月，土建施工

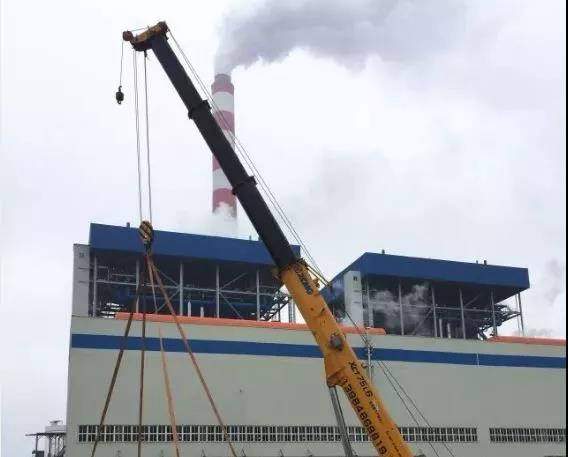

2018年1月，电气安装调试，储能系统集装箱调试

2018年2月5日，并网成功

工期紧，需要协调的厂家多

“我们加班加点完成各项设计工作，并做好各项沟通协调，协调主体包括业主方、总包方、供货方等十几家单位。”

对于新兴领域，经验缺乏

“我们与多个厂家单位共同摸索，并前往张北国家风光储输示范工程、大同储能调频电站参观学习，吸收先进经验。”

如何结合工程特点，开展设计优化

“我们提出多个电气接入系统方案并进行优化，并与参建单位共同解决了储能系统与安稳系统连接方案、多台PCS协同出力及电网异常工况下控制策略等问题。”

清水河储能系统建成后，可作为兴义地方电网辅助调频电源，凭借毫秒级的精确控制充放电，保证电网频率控制，这是储能电站最主要的运行方式。

除此以外，能够改善电网电能质量;能够减轻联络线功率波动，进行联网运行时功率控制;能够为电网提供紧急无功支撑;能够作为备用电源。

该项目对于保证电网的安全稳定运行具有重要意义，也为江苏院开展储能设计积累了宝贵经验。

2、江苏井井盐穴压缩空气储能发电系统

国家示范项目

最新进展

已完成可研，即将进入初步设计

项目资料

在江苏省常州市金坛区建设1套60MW基于盐穴的压缩空气储能系统项目。

由江苏井井储能科技有限公司投资，清华大学提供非补燃压缩空气储能发电技术，江苏院负责设计。

用电低谷时段，将空气压缩后储存于盐穴内，并将压缩过程中产生的压缩热收集并存储;用电高峰时段，压缩空气经存储的热能加热后进入透平膨胀机做功发电。

发电年利用小时数约为1660小时。电换电效率为60%。发电全过程无燃料消耗。

系统所有技术和设备均实现完全国产化。

压缩空气储能技术

“压缩空气储能技术是一种高密度、长寿命、高效率、布置灵活的大规模物力储能技术。

通过这种新型技术，用电低谷时可吸纳“弃能”，使之转化为空气分子的内势能;用电高峰到来之时，分子势能释放使之做功发电，可大幅改善发电用电的时空结构，实现“补峰应急”与“调频稳压”，促进电力系统的经济运行。”

充分利用地下盐穴资源

“我国地下盐穴资源丰富，地质稳定性好，储气潜力巨大。

结合项目所在区域负荷发展及可再生能源开发情况，我们有条件构建基于盐穴空气储能发电系统的微电网工程，远期具备百万千瓦级的盐穴压缩空气储能电源开发规模，可打造面向江苏全省的大型调峰电源基地，形成金坛区域优势产业集群，有效拉动地方经济发展。”

学习新工艺、新理念、新标准

“既然是前沿中的前沿，就要设计好上加好。我们在现场踏勘中尽可能”滴水不漏“，收资梳理找准切入点，整体装机方案、系统工艺流程图、物料平衡关系.....一项项出炉并完善，关键技术难题逐一被攻克掌握。

我们还进一步研究利用空气压缩热来供暖，利用高压空气绝热膨胀产生的低温空气来供冷，将节能环保理念贯穿全程，充分利用资源，确保高效。”

3、江苏院其他储能项目

正在不同阶段的推进过程中

苏州工业园区主动配电网示范项目储能换流站工程进入施工图设计。

力信能源镇江工程光伏储能微网集群项目已完成可研。

吉林30MW/120MWh调峰储能电站项目已完成可研。

储能，将为江苏院的转型升级继续拓宽新领域。我们将顺势而动，奋勇出击，牢牢把握最先进、最前沿技术，以科技创新为驱动力，强化能力建设，为打造企业核心竞争力而不断开拓前行。

来源:江苏省电力设计院  作者:曹炜 李季 刘琳
