在工作中,常有业主朋友拿着(或发过来)一张地形图,询问该地块是否适合布置光伏电站,并且资讯布置规模。要解答这个问题,首先就需要识别地形图,小编就地形图的基本知识讲解一下,让大家了解地形图并运用到工作中。

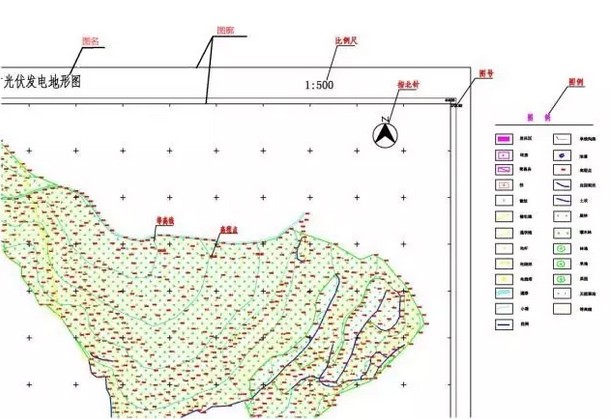

一、地形图中的基本元素组成

如何利用地形图判断光伏场址可行性

1、图名:每幅地形图都应标注图名,一般以地名、厂矿企业、村庄、项目名称等作为图名。

2、图号:为了区别各幅地形图所在的位置,每幅地形图都编有图号。图号就是该图幅相应分幅方法的编号。

3、图廓:图廓是地形图的边界线,有内、外图廓线之分。

4、指北针:面对地图看,图纸的上为北、下为南、左为西、右为东。

5、比例尺:它是显示地表实际距离与地图显示之距离的比例相关性。比例尺地形图可以分为大比例尺地形图、中比例尺地形图和小比例尺地形图三类。大比例尺地形图指1∶500、1:1000、1:2000、1:5000;中比例尺地形图指1:1万、1:2.5万、1:5万、1:10万;小比例尺地形图指1:25万、1:50万、1:100万。在项目前期阶段,我们常用的比例地形图是1:1万;1:5000,在项目实施阶段,我们经常用到1:500;1:1000;1:2000。

6、等高线:地形图上高程相等的相邻各点所连成的闭合曲线。

7、高程点:在等高线上标注的数字,也就是此等高线上的海拔高度。

8、图例:是说明地图各种符号的意义,一般有道路、房屋、架空线路、河流、湖泊等。

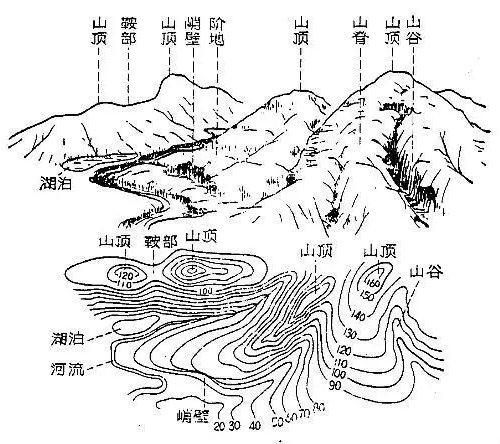

二、地形图中的主要地貌特征

如何利用地形图判断光伏场址可行性

1、山顶:等高线闭合,且数值从中心向四周逐渐降低。

2、盆地或洼地:等高线闭合,且数值从中心向四周逐渐升高。

3、山脊:等高线凸出部分指向海拔较低处。等高线从高往低突,就是山脊.

4、山谷:等高线凸出部分指向海拔较高处。等高线从低往高突,就是山谷.

5、鞍部:正对的两山脊或山谷等高线之间的空白部分。

6、缓坡与陡坡:等高线越密集处,地形越陡峭;等高线越稀疏处,坡度越舒缓。

7、陡崖:等高线重合处为悬崖。

8、阳坡与阴坡:等高线地形图中,阳光照射较多的为阳坡,反之为阴坡。

三、如何利用地形图信息判断场址可行性

弄懂了以上地形图的基本概念后,相信大家能基本看懂常规的地形图。在掌握了地形图上的信息后,就能利用地形图进行初步判断场址情况。

首先,确定地图上的南北东西方向,再找到地形图中的山顶,从而分辨出东坡、西坡、南坡、北坡、平地等,判断坡度的陡缓,并估算各种坡地的面积。

根据山地光伏前期选址的经验,尽量选用南坡(阳坡),平地较多的区域,避免北坡、陡坡较多的区域。再初步估算一下可利用面积,山地光伏1MW用地面积暂按40~50亩考虑,就可以大概估算手中的地形图可布置多少容量了。
