《能源监测与评价》——能源有效利用的分析方法（二）

四、能流图

由于图形比表格应用更加直观、形象，因此在能源管理中各种应用图也越来越多，而且有的应用图已经有相应的国家标准，常用的有热流图、能流图和能源网络图。

能源利用流向图是根据生产过程的用能按比例绘制的图形，有时又简称能流图。通过能流图可以形象直观地表示能量的来龙去脉、能量的分布、利用程度和损失大小。在能流图中应明显地表示各项输入能量、输出能量、有效利用能量、损失能量和回收利用的能量。各项能量均以供给能量的百分数表示，并按一定比例用不同宽度的能流带来表示百分数的大小。能流图按表示的范围，可以分为全国和地区能流图、企业能流图和设备能流图等，按其性质则有热流图、汽流图和电流图等，其中尤以热流图应用最为普遍。图3-2所示为某一大型锅炉的热流图.图3-3所示为某一炼铁厂的能流图。

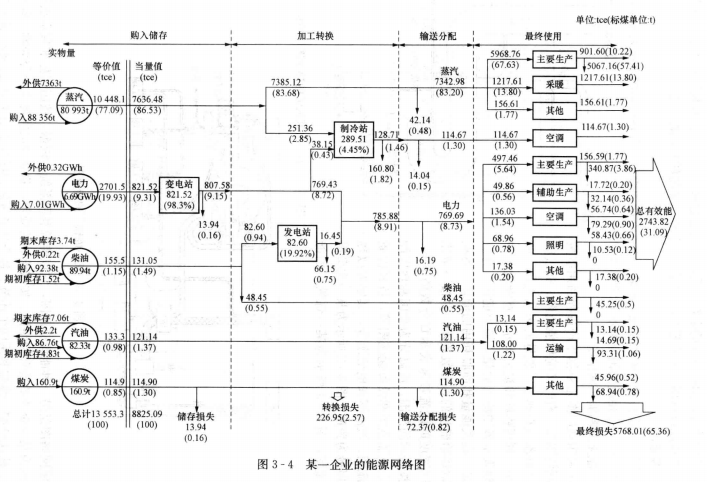

能源网络图是另一种能源应用图，它以能源利用系统为依据，按国家标准规定绘制。图3-4所示为某一企业的能源网络图。按照绘制的规定，将企业的能源系统分为购入储存、加工转换、输送分配、终端利用四个环节。每个环节可能包括几个用能单元。购入储存环节的各种能源用圆形表示;加工转换环节中的用能单元用方形表示;生产过程回收的可利用能源用菱形表示;而终端利用环节的用能单元用矩形表示。在上述各种图形中，除注明单元的名称外，还用相应的数字表示能量的数值，用进出箭头表示能量流向，箭头上方的数字则表示能量流的大小。
