图文解析架空输配电线路的杆塔的各种分类

2018-05-04 15:09:17 大云网  点击量: 评论 (0)
杆塔(Pole and Tower)是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。世界各国线路杆塔采

杆塔(Pole and Tower)是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。通常对木和钢筋混凝土的杆形结构称为杆,塔形的钢结构和钢筋混凝土烟囱形结构称为塔。不带拉线的杆塔称为自立式杆塔,带拉线的杆塔称为拉线杆塔。中国缺少木材资源,不用木杆,而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔分类方法较多,如按起受力性质分,按回路分,按起用途分、按其塔型式分,按起组立方式、按起材料、按输送电流及电压等级分等。下面简单介绍常用的几种分类法。

01、按其材料性质分类

杆塔按其制造材料分钢筋混凝土杆、钢管杆、角钢塔、钢管塔。

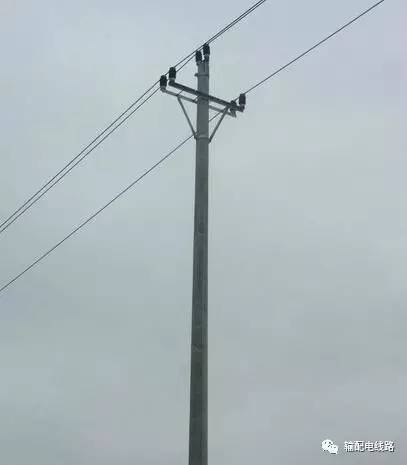

1.1钢筋混凝土杆

钢筋混凝土杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。最常采用的是环形截面和方形截面。电杆长度一般为4.5~15米。 环形电杆有锥形杆和等径杆两种,锥形杆的梢径一般为100~230毫米,锥度为1:75;等径杆的直径为300~550毫米;两者壁厚均为30~60毫米。

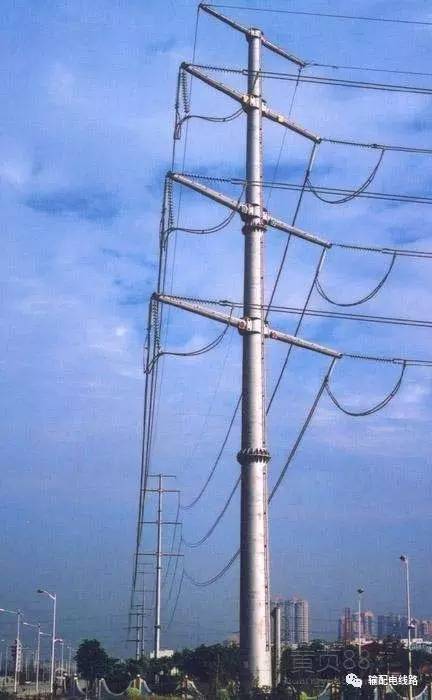

1.2 钢管杆

钢管杆主杆是有单根或多根钢管构件组成的输电钢管结构的杆。钢管杆以其相对于常规角钢铁塔占地面积小、外形美观、结构简单、加工容易、施工方便、运行安全可靠、维护工作量少的特点,在城区的高压架空线路中得到了广泛的应用。

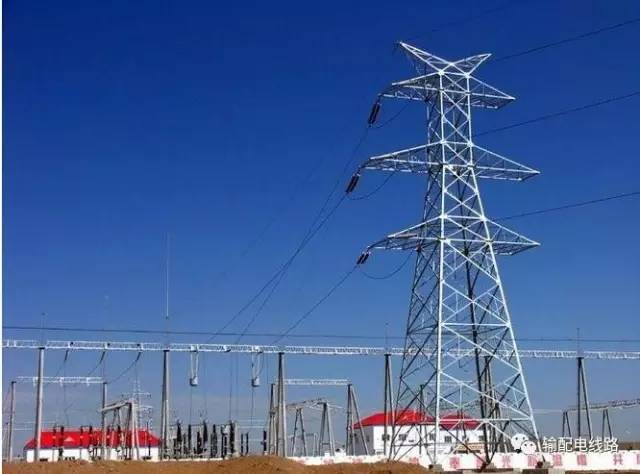

1.3 角钢塔

角钢塔是采用角钢型材制成的构件组成的格构式铁塔结构。角钢塔具有强度高、制造方便的优点。

1.4钢管塔

钢管塔是主材用钢管构件,斜材使用钢管或圆钢、型钢构件组成的格构式铁塔结构。

按起材料分还有木质电杆、复合材料杆塔及钢筋混凝土塔,因为我国木材稀缺,使用较少,这次步作过多介绍,混凝土建造的输电线塔也不较多,所以也不作过多介绍。

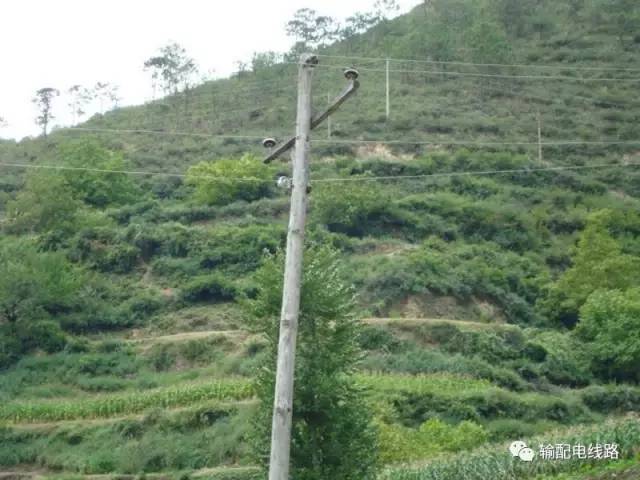

木电杆

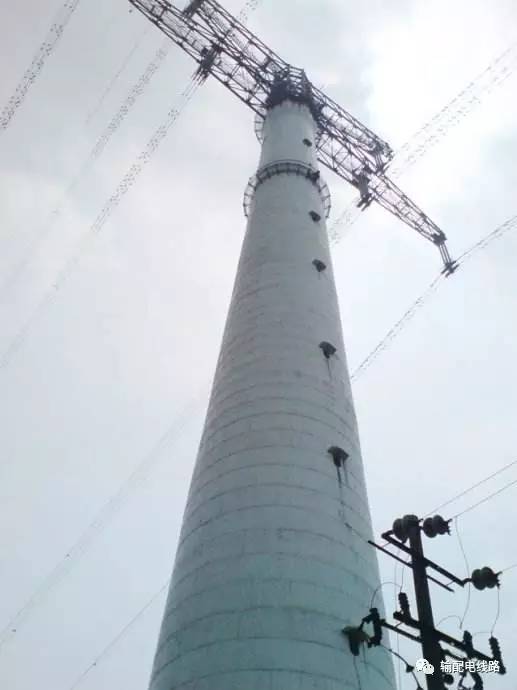

混凝土建造的输电线跨越塔

复合材料塔头塔

02、按其受力性质分类

按其在输配电线路中杆塔的受力分类,一般分为悬垂型杆塔与耐张型杆塔。

2.1 悬垂型杆塔

悬垂型杆塔是支承导线、架空地线的重力以及作用于它们上面的风力,而在施工和正常运行时不承受线条张力的杆塔。导线和架空地线在悬垂型杆塔处不开断,且被定位于导线和架空地线呈直线的线段中。悬垂型杆塔的作用仅是线路中悬挂导线和架空地线的支承结构。悬垂型杆塔又分悬垂型直线杆塔与悬垂型转角杆塔。

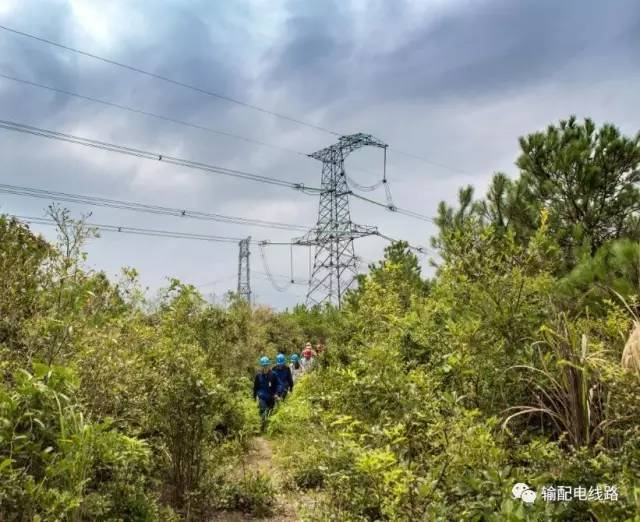

悬垂型直线塔

悬垂型转角塔

2.2 耐张型杆塔

耐张型杆塔除支承导线和架空地线的重力和风力外,还承受这些线条张力的杆塔。导线和架空地线在耐张型杆塔处开断,且被定位于导线和架空地线呈直线的线段中,用来减小线路沿纵向的连续档的长度,以便于线路施工和维修,并控制线路沿纵向杆塔可能发生串倒的范围。耐张型杆塔分耐张直线杆塔、耐张转角杆塔及终端杆塔。

耐张直线角钢塔

耐张转角塔

终端塔
