聚焦：特高压变电站是怎样建成的？

变电站，顾名思义是改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。

变电站的主要设备包括开关和变压器。变电站通过其变压器将各级电压的电网联系起来。变电站按电压等级可以分为1000千伏、750千伏、500千伏、330千伏、220千伏、110千伏、66千伏、35千伏变电站。

11月24日16时, 蒙西—天津南1000千伏特高压交流输变电工程顺利完成72小时试运行考核，正式投入运行。该工程共新建蒙西、晋北、北京西和天津南4座变电站，中国能建多家单位承担了设计、施工任务，其中，中电工程西南院承担了北京西变电站的设计任务。

现在我们就以北京西变电站为例，扒一扒特高压变电站，是怎么一步步“变”出来的。

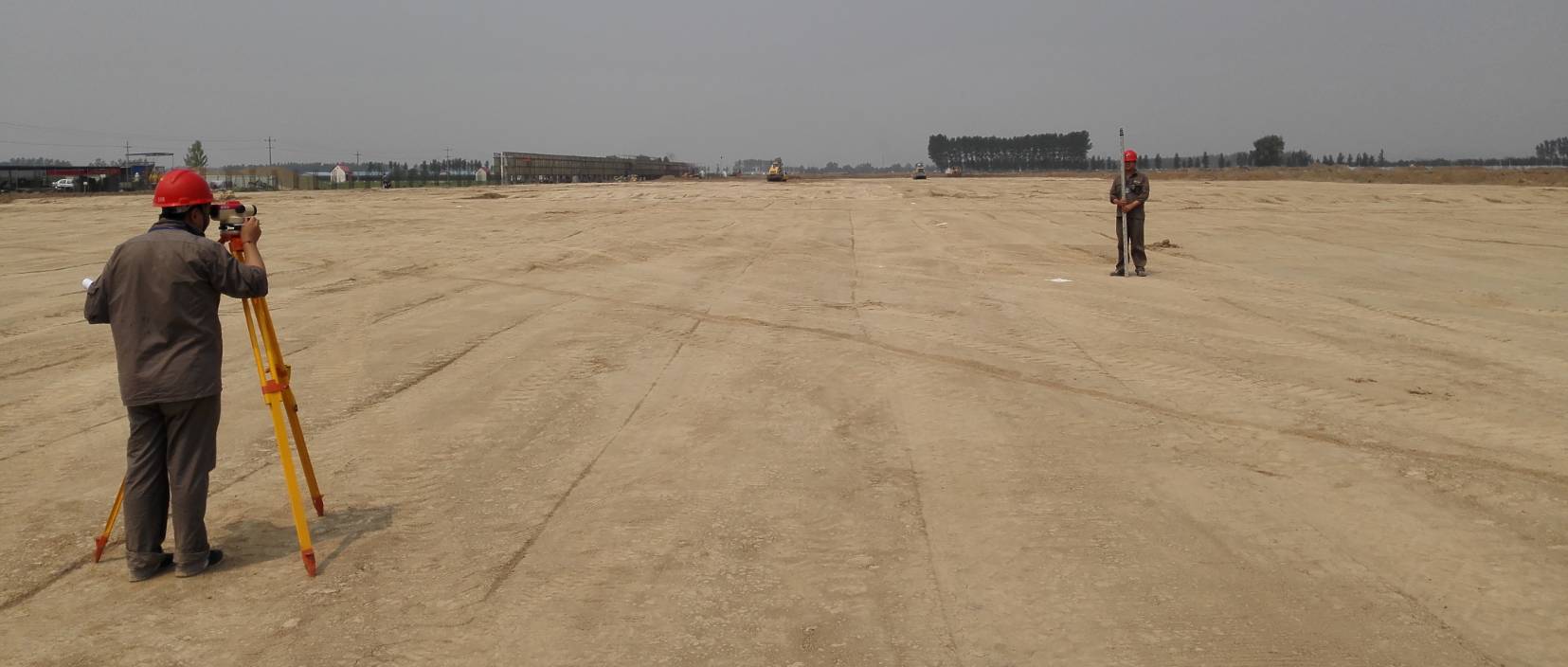

1.“四通一平”

“四通一平”工作就是指在建设项目中，为了合理有序地组织施工而进行的前期准备工作，主要包括：通路、通水、通电、通讯和平整场地。

“四通一平”

2.地基施工

地基分为自然地基与人工地基两种类型。1000千伏变电站的设备非常大且质量重，采用人工桩基地基，小而轻的辅助建构筑物通常采用常规地基处理方式。

地基施工

3.土建设备基础

土建设备基础施工开挖，标志着项目主体结构进入土建关键阶段，土建设备基础施工前需满足技术、机械设备、材料、场地等要求。主要施工作业面有1000千伏主变压器基础浇筑、1000千伏高压并联电抗器基础浇筑、1000千伏GIS基础混凝土方量最大，面积最长。

土建设备基础

4.设备构支架组立

设备构支架基础施工完成，基础养护期后，就需要进行设备构支架组立，主要有：1000千伏构架组立、主变构架组立、500千伏构架组立、设备支架组立等。

设备构支架组立

5.电气安装

土建施工结束后，需进行土建施工验收，完成验收就进入电气安装阶段。电气安装主要有：1000千伏主变压器安装、1000千伏高压并联电抗器安装、1000千伏 GIS安装、500千伏 GIS安装、110千伏无功设备安装、站用电设备安装、电气二次接线安装、电缆支架安装、设备接地、设备电缆埋管等。
