智能式多功能电表解析

一、智能式多功能电表简述

智能电表是智能电网的智能终端，它已经不是传统意义上的电能表，智能电表除了具备传统电能表基本用电量的计量功能以外，为了适应智能电网和新能源的使用它还具有双向多种费率计量功能、用户端控制功能、多种数据传输模式的双向数据通信功能、防窃电功能等智能化的功能，智能电表代表着未来节能型智能电网最终用户智能化终端的发展方向。

二、智能式电能表

2.1智能电能表作用

为了实现电能计量自动化，出现智能式电能表，目的是为了电能表数据采集。

2.2分类

(1)脉冲电能表：它是能输出与转盘转数成正比的脉冲串的电能表。按其输出脉冲的实现方式可分为电压型脉冲电能表和电流环型脉冲电能表两类。

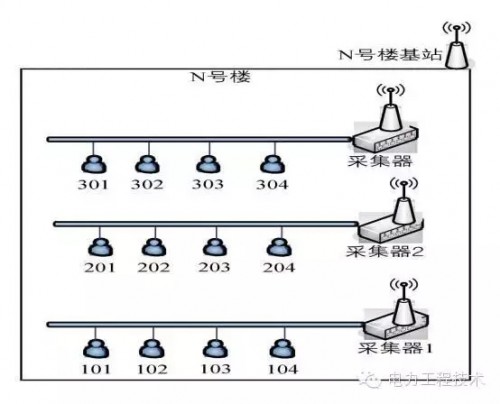

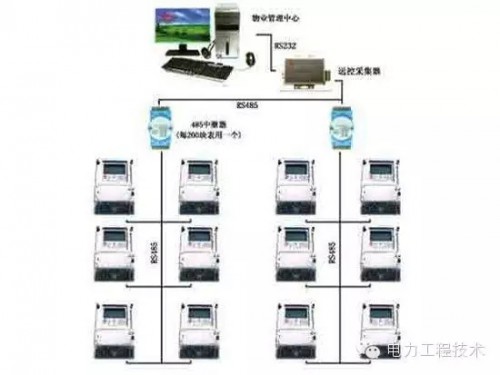

(2)智能电能表：它是通过串行口，以编码方式进行远方通信的。因为它传输的不是脉冲信号，所以准确、可靠。按智能电能表的输出接口通信方式的不同，可分为低压配电线载波接口型和RS485接口型两种类型。

三、智能式电能表的功能

(1)计量功能：具有正向、反向有功电能量和四象限无功电能量计量功能，同时包括累计计量和实时计量两类功能。

(2)费率和时段功能：利用经济杠杆，使用电的峰值和谷值的电价有所差别，至少可设置尖、峰、平、谷四个费率，改善用电质量和经济效益。

(3)最大需量计量：

(4)测量功能：可测量各分相的有功功率、无功功率、功率因数、分相电压、分相(含零线)电流、频率等运行参数。

(5)数据显示功能：智能式电能表对于电量数据的显示有两种方式：循环显示和固定显示。显示内容可通过编程进行设置，且具有停电后唤醒显示的功能。

(6)通信功能：通信信道物理层必须独立，任意一条通信信道的损坏都不得影响其他信道正常工作;当有重要事件发生时，宜支持主动上报。

此外，智能电能表还具有事件记录功能、停电抄表功能、安全保护功能、时钟功能、冻结功能、清零功能、报警功能辅助电源功能等多种功能。

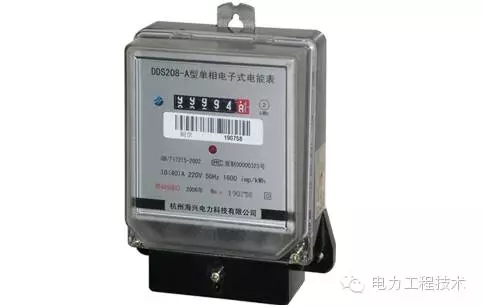

四、DDS208-A型单相简单电子式电能表-计度器型

4.1功能概述

DDS208-A型单相电子式电能表能精确地计量单相有功总电能，反向电能计入总电能。电能表采用防磁止逆计度器显示当前电能。可用于计量频率为50Hz单相交流有功电能。电能表采用专用大规模集成电路作为核心器件，具有外围元件少、结构简单、可靠性高并具有真正防窃电、高倍过载、高精度、高稳定性、低功耗、长寿命等优点。

该产品性能指标符合国标GB/T17215-2002《1级和2级静止式交流有功电能表》要求
